一、 产品概述

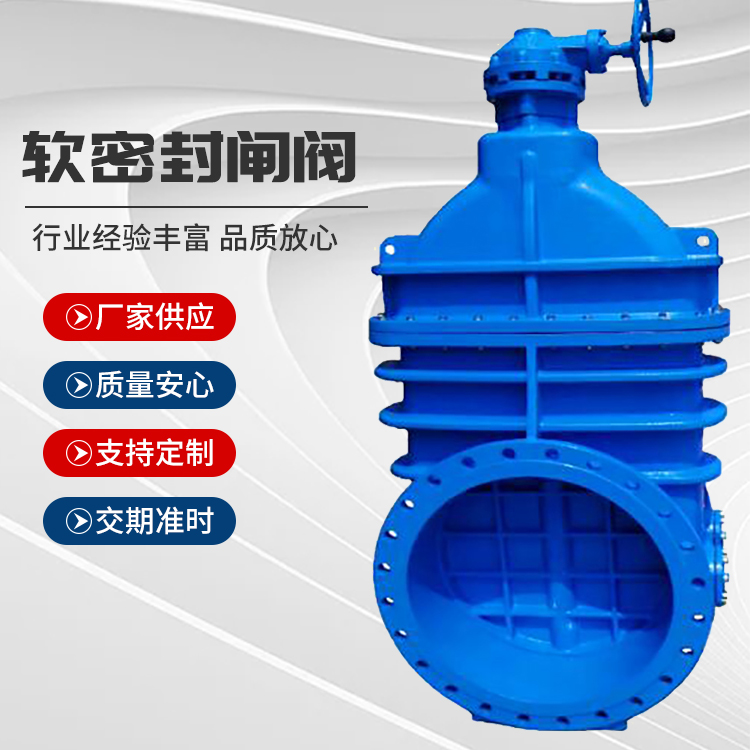

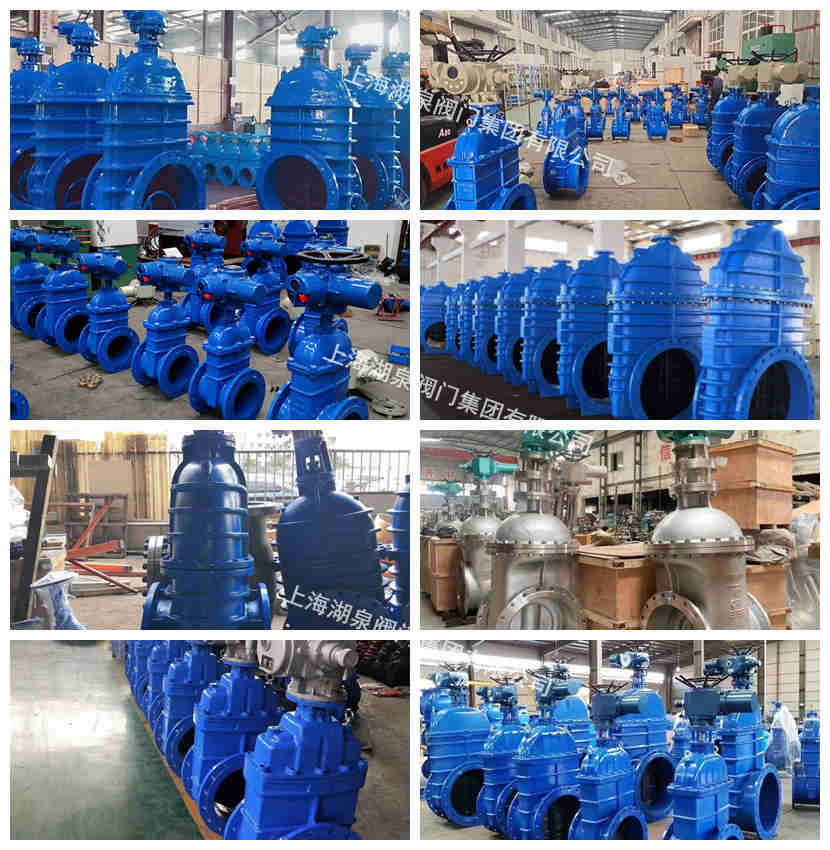

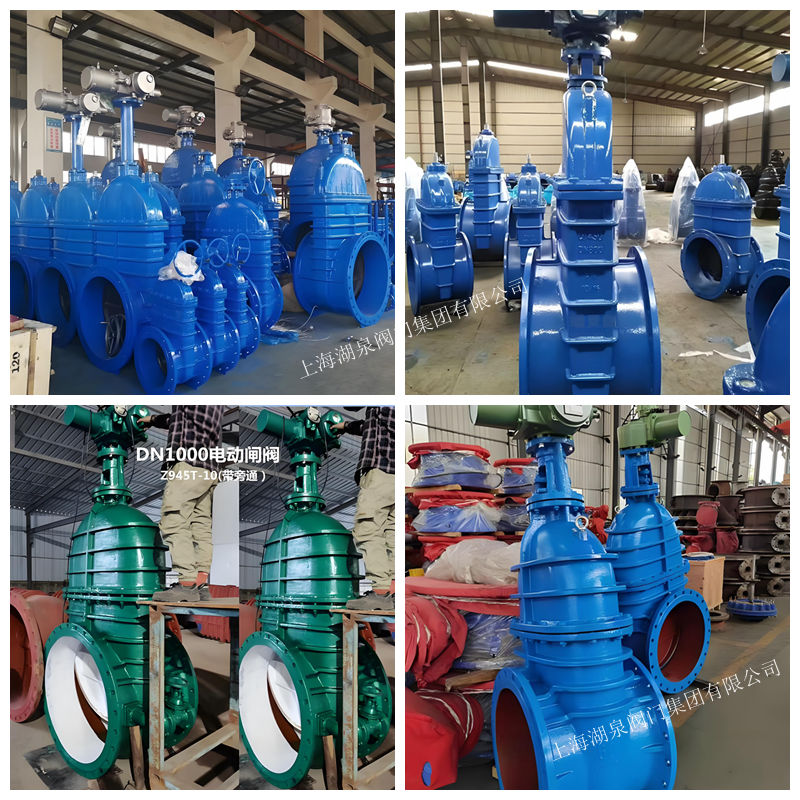

Z945X-16Q DN800 电动软密封闸阀是一种专为大口径流体控制设计的现代化阀门设备。该型号属于“暗杆弹性座封闸阀”系列，其中“Z”代表闸阀，“9”代表电动驱动，“4”代表法兰连接，“5”代表暗杆结构，“X”代表橡胶软密封，“16”代表公称压力为1.6MPa（PN16），“Q”通常指代阀体材质为球墨铸铁（Ductile Iron）。DN800表示其公称通径为800毫米，适用于中大流量管道系统。

与传统金属硬密封闸阀相比，Z945X系列采用了先进的整体包胶技术。闸板由球墨铸铁骨架与高性能橡胶（如三元乙丙EPDM或丁腈橡胶NBR）硫化而成，利用橡胶的弹性变形补偿密封面的微小误差，从而实现零泄漏的密封效果。这种设计彻底克服了传统闸阀易生锈、密封面磨损导致漏水以及杂物淤积等问题。

该阀门主要应用于自来水厂、污水处理厂、市政给排水、建筑暖通、石油化工、电力及冶金等行业的流体管线上，作为截断或调节介质流动的装置。其电动执行机构可实现远程自动控制、就地手动操作及信号反馈，极大地提高了自动化管理水平。

二、 核心技术参数

针对 ‌Z945X-16Q DN800‌ 这一特定规格，其主要技术参数如下：

注：外形尺寸L和H会因不同电动执行器品牌（如西门子、罗托克、国产多回转等）而有所变化，订货时需以厂家提供的具体图纸为准。

三、 产品结构特点与优势

1. ‌整体包胶闸板‌：
   闸板采用高精度球墨铸铁铸造，并经过精密加工后整体包覆优质橡胶。橡胶层具有良好的回弹性和耐腐蚀性，能紧密贴合阀座，即使管道中有少量杂质也不易造成密封失效。

2. ‌平底阀座设计‌：
   阀门底部采用与管道内径一致的平底式设计，无凹槽、无死角。这有效防止了泥沙、杂物在阀底淤积，避免了因杂物卡阻导致的关闭不严或开启困难，特别适用于污水和含颗粒介质。

3. ‌内外防腐处理‌：

   • ‌内部‌：阀体内腔及闸板非密封面均采用无毒环氧树脂粉末静电喷涂，涂层均匀、附着力强，符合饮用水卫生标准（GB/T 17219），同时具备优异的耐污水腐蚀性能。
   • ‌外部‌：阀体外表面通常进行喷塑或喷漆处理，颜色多为蓝色或绿色，美观且耐候性强。

4. ‌三重O型圈密封阀杆‌：
   阀杆密封处采用三道O型圈（通常为丁腈橡胶），形成多重密封屏障。这不仅确保了阀杆处的零泄漏，还大幅降低了启闭摩擦力，使得开关操作轻便灵活。

5. ‌智能电动执行机构‌：

   • ‌一体化设计‌：现代电动头多采用铝合金外壳，重量轻、强度高。
   • ‌控制功能‌：具备过力矩保护、限位开关、开度指示、电流过载保护等功能。
   • ‌通讯接口‌：部分高端型号支持4-20mA模拟量信号、Modbus RTU/TCP等通讯协议，可无缝接入DCS、PLC等中央控制系统。
   • ‌手动/自动切换‌：配备手轮或手柄，可在断电或调试时进行手动操作，确保应急情况下的可控性。

四、 应用领域

Z945X-16Q DN800 因其大口径、高可靠性和良好的密封性能，广泛应用于以下场景：

• ‌市政供水与排水‌：城市自来水主管网、污水处理厂进出水管道、泵站出口。
• ‌建筑工程‌：大型商业综合体、住宅小区的消防喷淋系统、中央空调冷却水系统、生活给水系统。
• ‌工业流程‌：石油化工厂的循环水系统、电力行业的冷凝水系统、造纸和制药行业的工艺用水管道。
• ‌农业灌溉‌：大型农田水利工程的干渠控制。

五、 安装与维护指南

1. 安装前检查

• ‌外观检查‌：确认阀门铭牌参数（型号、压力、通径）与设计文件一致；检查阀体、法兰面有无损伤、裂纹；确认橡胶密封面无割伤、老化或异物。
• ‌清理管道‌：安装前必须彻底清除管道内的焊渣、石子、麻丝等杂物，防止损坏橡胶密封面或卡住闸板。
• ‌方向确认‌：虽然闸阀通常双向密封，但建议按照阀体箭头指示方向安装，以优化流道和水力性能。

2. 安装步骤

• ‌对中找正‌：将阀门放入两法兰之间，确保螺栓孔对齐。严禁使用强力螺栓拉拢来纠正管道偏差，以免损坏阀体。
• ‌螺栓紧固‌：使用对角交叉顺序均匀拧紧法兰螺栓，确保受力均匀，避免单边受力导致泄漏或阀体变形。
• ‌电动头接线‌：严格按照电动执行器说明书进行电气接线，注意相序（三相电）和接地保护。确认限位开关位置正确，通常先手动将阀门关至全关位置，再调整电动头的“关”限位，然后开启至全开位置调整“开”限位。
• ‌空间预留‌：DN800阀门体积较大，需预留足够的操作和维护空间，特别是电动头上方和手轮周围。

3. 日常维护与保养

• ‌定期检查‌：
  • 每月检查一次阀杆填料函及O型圈处是否有渗漏。
  • 每季度检查电动执行器外壳是否完好，接线盒密封是否严密，防止雨水或灰尘进入。
  • 每年对阀门进行一次全行程启闭测试，确保动作灵活、无卡阻，信号反馈准确。
• ‌润滑保养‌：
  • 定期给阀杆螺纹、轴承部位加注润滑脂（如锂基脂），减少磨损，保持操作轻便。
  • 电动执行器内部的齿轮箱应按厂家要求定期更换润滑油。
• ‌长期停用处理‌：
  • 若阀门长期处于半开状态，建议每隔一段时间进行全开全关一次，防止橡胶密封面因长期受压产生永久变形或与阀座粘连。
  • 冬季停用时，若管道内介质可能结冰，应将阀门及管道内的积水排空，防止冻裂阀体。
• ‌故障排除‌：
  • ‌泄漏‌：若法兰处泄漏，重新均匀紧固螺栓；若阀杆处泄漏，适当压紧压盖螺母或更换O型圈；若关闭不严，检查是否有杂物卡在密封面，清洗或研磨修复。
  • ‌电动不动作‌：检查电源电压是否正常，保险丝
