一、 产品概述

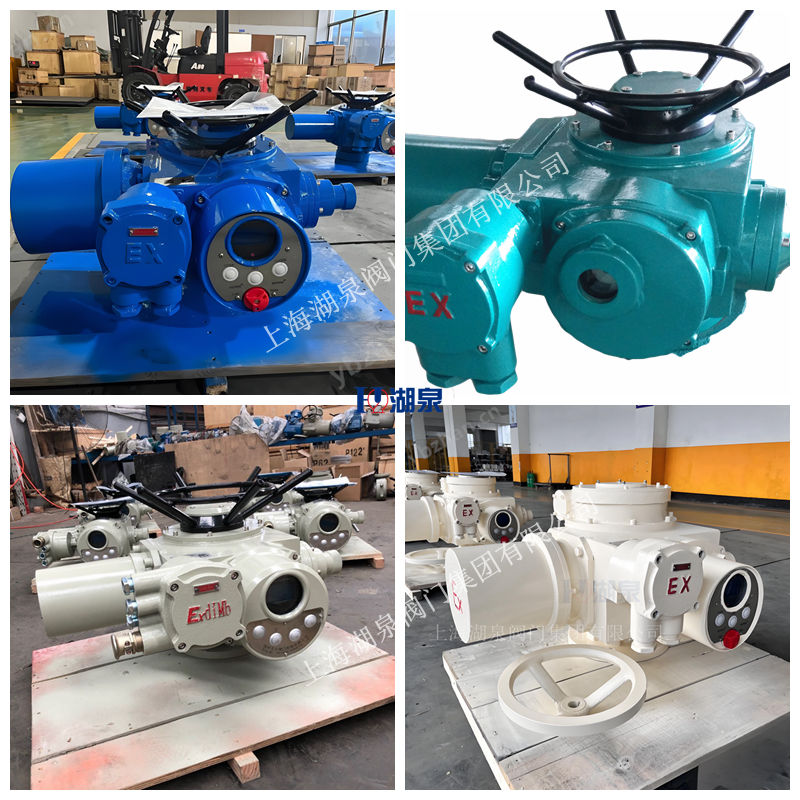

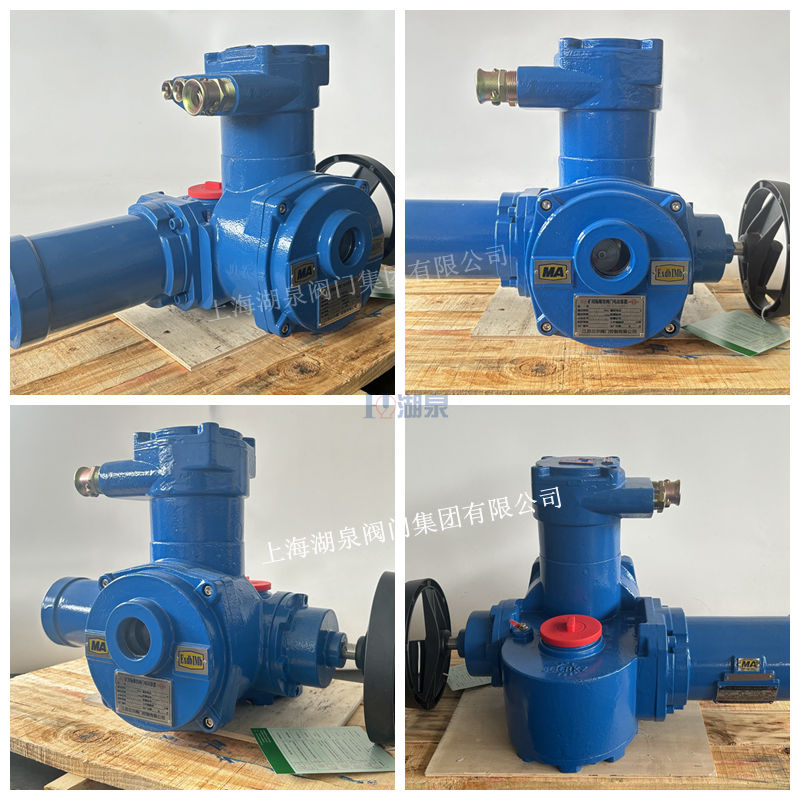

本系列产品为矿用隔爆型阀门电动装置配套组成的防爆电动闸阀，主要型号包括 ‌ZB10-24(380/660) DN50‌ 和 ‌ZB15-24(380/660) DN80‌。该设备专为存在爆炸性气体混合物（如煤矿井下甲烷与煤尘环境）或工厂危险区域设计，具备极高的安全性能与可靠性。ZB系列隔爆型电动装置符合 GB3836.1-2010 及 GB3836.2-2010《爆炸性气体环境用电气设备》标准，防爆标志分别为 ‌Exd I Mb‌（矿用）和 ‌Exd II BT4 Gb‌（厂用）。通过隔爆外壳将可能产生火花、电弧的电路部分与外部爆炸性气体隔离，确保在危险环境中安全运行。

二、 核心参数与技术规格

1. 型号对应关系

• ‌ZB10-24 (380/660)‌：配套 ‌DN50‌ 口径闸阀。
  • 公称转矩：100 N·m
  • 输出转速：24 r/min
  • 电机功率：0.25/0.37 KW
  • 参考重量：约 45 Kg
• ‌ZB15-24 (380/660)‌：配套 ‌DN80‌ 口径闸阀。
  • 公称转矩：150 N·m
  • 输出转速：24 r/min
  • 电机功率：0.37/0.55 KW
  • 参考重量：约 50 Kg

(注：具体扭矩与功率可根据实际工况需求进行微调，上述数据为标准配置参考值)

2. 电气参数

• ‌额定电压‌：三相 AC 380V 或 AC 660V（支持双电压切换，适应不同电网环境）。
• ‌额定频率‌：50Hz。
• ‌控制电压‌：AC 220V 或 DC 24V（远程控制信号通常为 DC 24V）。
• ‌防护等级‌：IP55（标准），特殊订货可达 IP65/IP67。
• ‌工作制‌：短时工作制，定额时间为 10分钟（特殊订货可至30分钟）。

3. 工作环境要求

• ‌环境温度‌：-20℃ ～ +40℃（特殊定制可达 -40℃ ～ +80℃）。
• ‌相对湿度‌：≤95% (+25℃时)。
• ‌海拔高度‌：不超过 1000m（部分型号支持至 2000m）。
• ‌介质条件‌：无强烈震动和冲击，无破坏金属和绝缘材料的腐蚀性气体。

三、 功能特点与安全保护

1. 多重安全保护机制

内置智能控制模块，提供全方位的保护功能，防止设备损坏及安全事故：

• ‌过力矩保护‌：当阀门开启或关闭遇到过大阻力时，自动切断电源，保护电机和阀门密封面。
• ‌行程控制‌：精确控制阀门的全开和全关位置，避免过度操作。
• ‌电气保护‌：具备短路保护、过载保护、欠压保护、漏电保护、断相保护及相序鉴别自动纠正功能。

2. 控制方式灵活

• ‌就地/远方切换‌：支持现场手动/电动操作与远程集中控制无缝切换。
• ‌自动化集成‌：可与 KXBC 系列矿用隔爆型控制箱配套使用，并支持与 DCS（分布式控制系统）或 PLC 系统通讯接口衔接，实现自动化流程控制。
• ‌开度指示‌：配备现场开度指示器及远传电位器，实时反馈阀门位置状态。

3. 结构优势

• ‌隔爆外壳‌：采用高强度铸铝或铸铁材质，隔爆接合面参数严格符合国家标准，确保防爆性能持久可靠。
• ‌体积小、重量轻‌：优化结构设计，便于安装与维护，尤其适合空间受限的矿井或化工厂管道布局。
• ‌维护简便‌：调试简单，运行稳定，长期免维护或少维护设计，降低全生命周期成本。

四、 应用场景

本产品广泛应用于对安全性要求极高的行业领域：

1. ‌煤炭工业‌：煤矿井下非采掘工作面的通风、排水、瓦斯抽放等管路系统。
2. ‌石油化工‌：炼油厂、化工厂中输送易燃、易爆介质的管道控制。
3. ‌电力冶金‌：火电厂输煤系统、脱硫脱硝系统及冶金行业的流体控制。
4. ‌其他行业‌：造纸、给排水、制药等涉及爆炸性气体环境的场所。

五、 安装与调试注意事项

1. ‌安装姿态‌：推荐电机处于水平状态，电气箱盖水平或垂直向上，以利于润滑和维护。

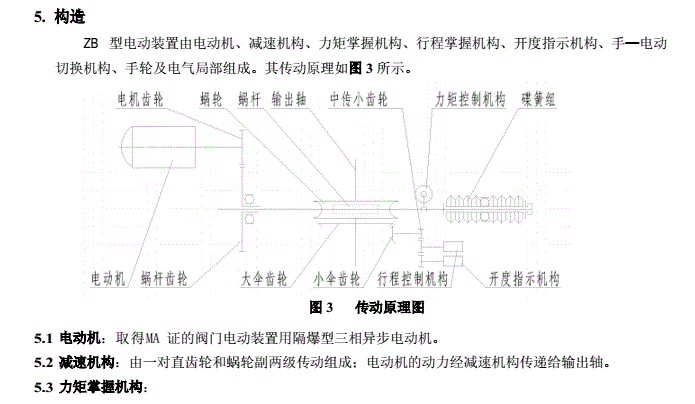

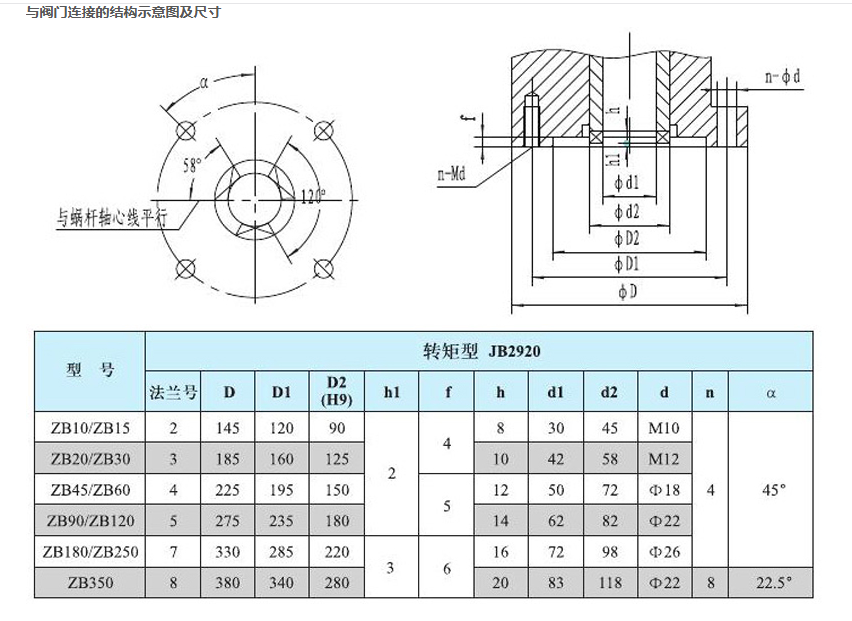

2. ‌连接间隙‌：电动装置与阀门连接时，牙嵌轴向间隙应保持在 1~2mm，避免刚性冲击。
3. ‌防爆面保护‌：安装、拆卸过程中严禁损伤隔爆面，并在隔爆面上涂抹防锈油。
4. ‌接地要求‌：接线盒上的接地螺丝必须用接地导线可靠接地，确保电气安全。
5. ‌调试步骤‌：
   • 先调整关向转矩，从小逐渐增大至阀门关严。
   • 再调整开向转矩，通常开向转矩略大于关向。
   • 最后调整行程控制机构及开度指示器，确保信号反馈准确。

六、 总结

ZB10-24(DN50) 与 ZB15-24(DN80) 防爆电动闸阀凭借其卓越的隔爆性能、稳定的控制精度及完善的保护功能，是危险环境下流体控制的理想选择。其支持 380V/660V 双电压输入，适应性强，能够显著提升工业自动化水平与生产安全性。
