在现代工业流体控制系统中，三通球阀作为一种高效的多功能阀门，正逐步替代传统的多台二通阀组合管路。其核心优势在于通过单一阀体实现介质的分流、合流及流向切换，大幅简化系统结构并减少潜在泄漏点。根据球芯内部流道形状的不同，三通球阀主要分为L型和T型两大类别。这两种类型在结构设计、密封机制及功能应用上存在显著差异，直接决定了其在特定工况下的适用性。

一、 核心结构差异解析

L型与T型三通球阀的根本区别在于球体内部通道的几何形态，这一物理结构的差异直接影响了阀门的流体动力学特性及操作逻辑。

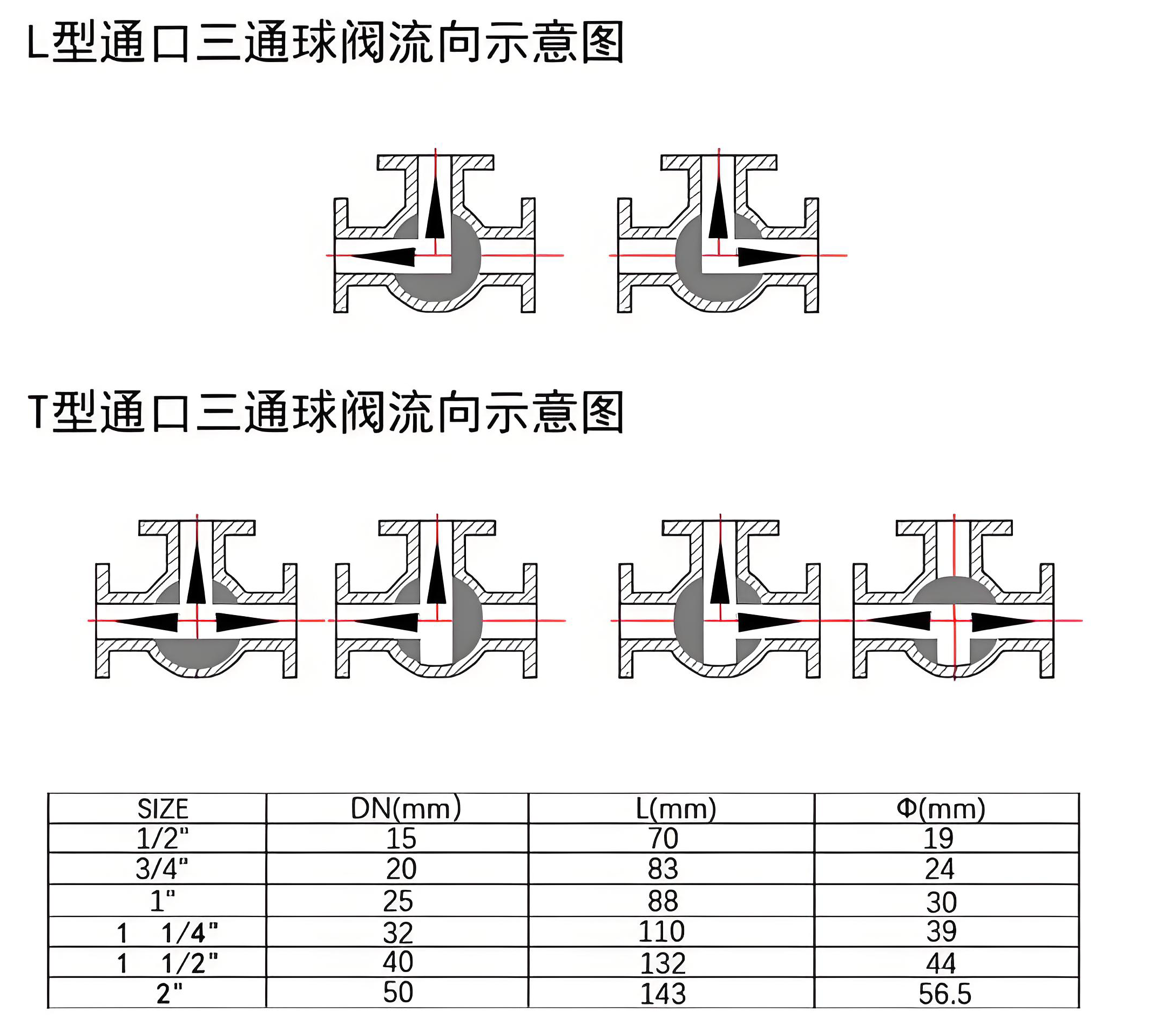

1. L型三通球阀：直角换向结构

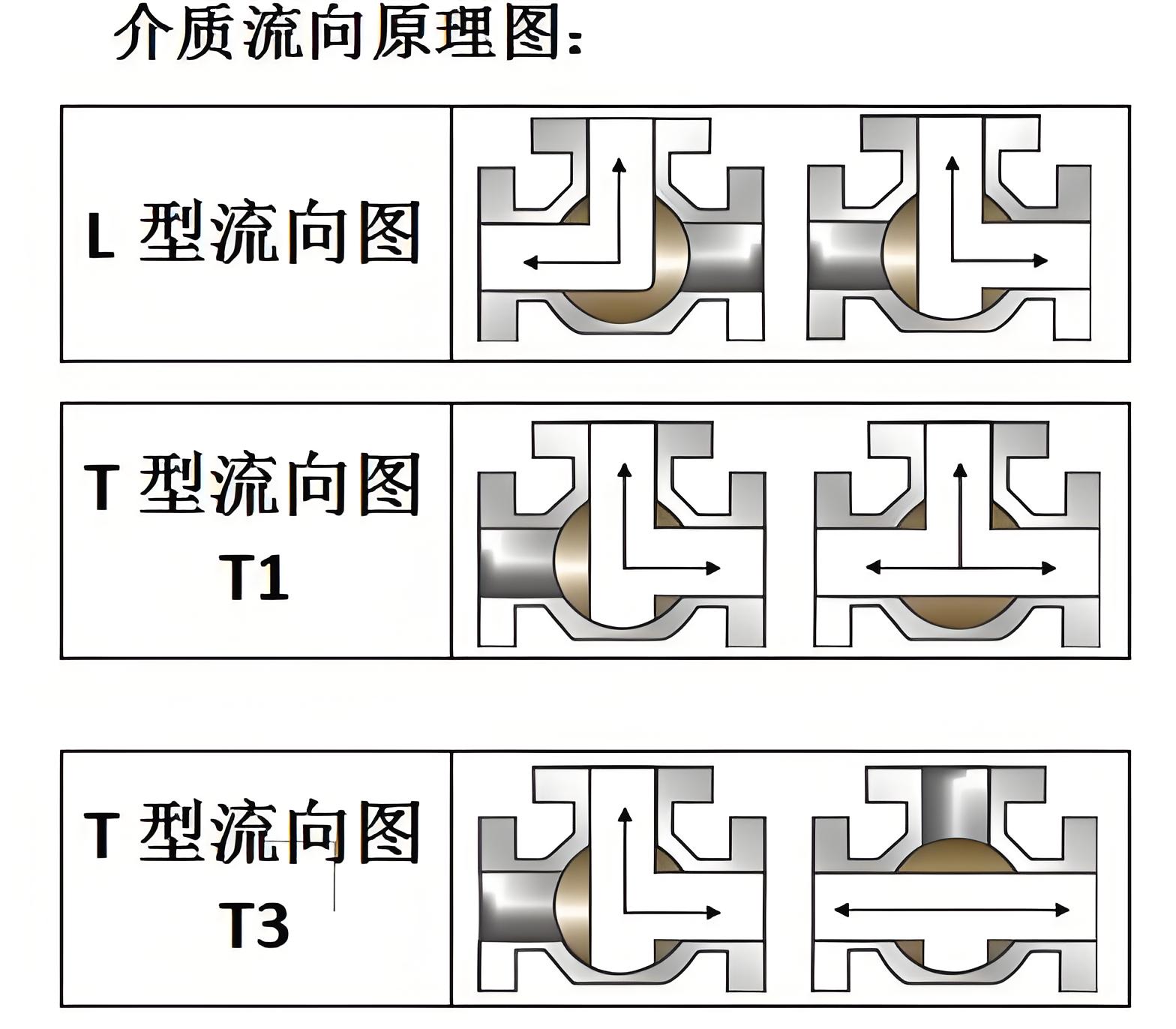

L型三通球阀的球体内部通道呈90度直角（L形）。其阀体通常设计为相邻流道口夹角为90度的直角型结构，其中两个流道口位于同一轴线上，第三个流道口垂直于此轴线。

• ‌连通逻辑‌：L型结构仅能连接相互正交的两条管道。在任意时刻，它只能实现“二选一”的通断状态，即入口A接通出口B且关闭C，或入口A接通出口C且关闭B。
• ‌密封结构‌：L型三通球阀多采用两个阀座密封结构。由于受力相对简单，其操作扭矩较轻，装配与维修较为方便。
• ‌型号标识‌：在国标及常见工业标准中，L型三通球阀常以Q44F或NK44L等型号表示。

2. T型三通球阀：三向互通结构

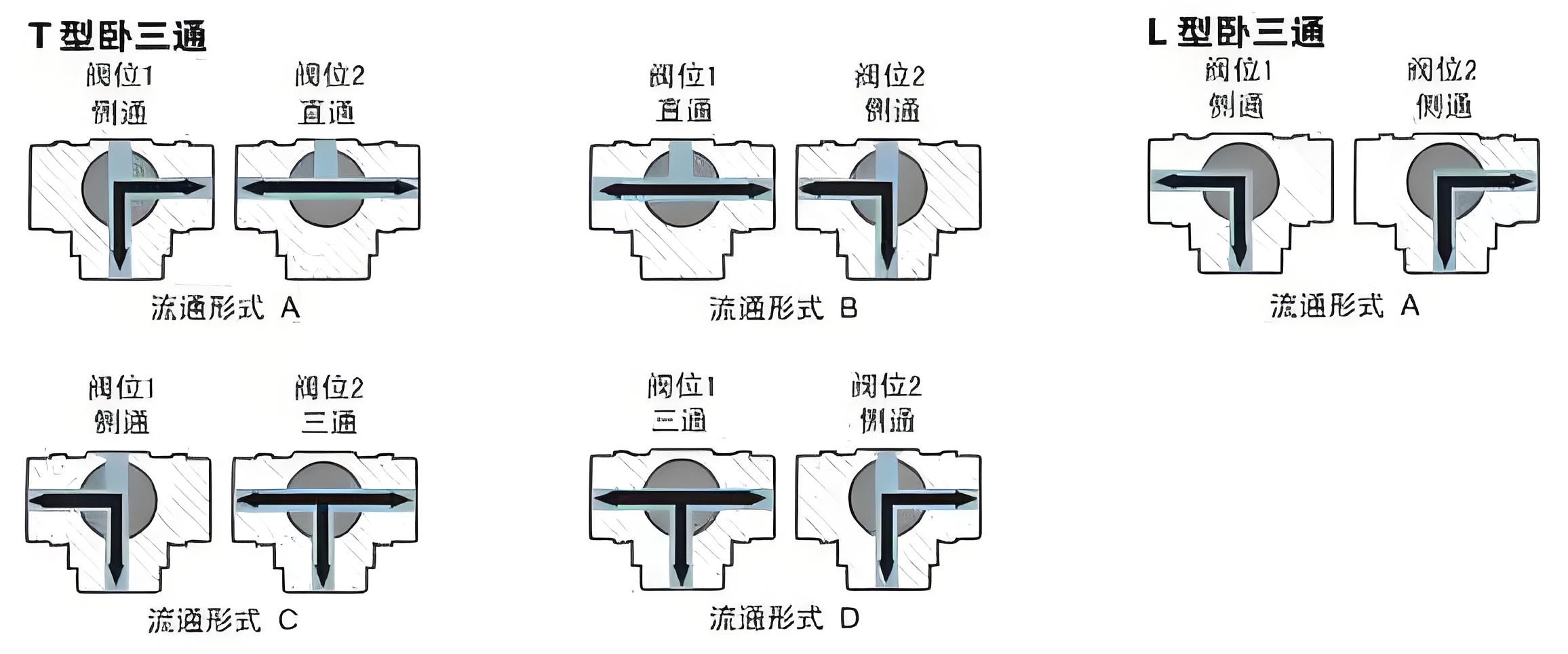

T型三通球阀的球体内部通道呈T字形。这种结构允许三条正交的管道在阀体内实现更复杂的交互。

• ‌连通逻辑‌：T型孔道可以使三个通道互相连通，也可以使其中任意两个通道连通，或者切断第三条通道。这意味着T型阀门不仅能实现流向切换，还能同时保持多条管路的通畅。
• ‌密封结构‌：T型三通球阀通常采用四个阀座密封结构。这种四面密封设计使得受力更加平衡，闭止通道的密封更为可靠，但也导致同口径下其操作扭矩大于L型阀门。因此，在选用气动或电动执行器时，必须特别注意匹配足够的扭矩，以防驱动不足。
• ‌型号标识‌：T型三通球阀常以Q45F或NK45T等型号表示。

二、 功能对比与应用场景

基于上述结构差异，L型与T型三通球阀在管道系统中的功能定位截然不同。选型口诀可概括为：“只换向选L型，要分流/合流选T型”。

1. L型的应用：精准的流向分配

L型三通球阀主要起分配作用，适用于需要将一路介质切换到两个不同管路的场景。例如，在化工生产线的冷却系统中，操作员可以通过旋转L型球阀，将热介质轮流导向冷却塔A或冷却塔B，从而实现设备的交替维护或负载均衡。在真空系统中，L型阀门常用于泵与腔体之间的快速气路换向，确保系统压力的精确控制。由于其无法进行合流操作，L型阀门在需要混合两种介质的场景中并不适用。

2. T型的应用：灵活的分流与合流

T型三通球阀的功能更为全面，适用于需要动态调节的系统。

• ‌分流应用‌：在供热或供油系统中，T型阀门可将主管道的高温导热油均匀分流至多台用热设备，实现能源的高效分配。
• ‌合流应用‌：在混合工艺中，如家庭沐浴混水阀或工业化学品混合，T型阀门可将两股不同温度或成分的流体（如冷水与热水）合流为一股，实现温度或浓度的初步调节。
• ‌复杂切换‌：在某些特殊工况下，T型阀门可实现三路全通，用于系统的冲洗或平衡压力，随后再切换至正常工作模式。

三、 驱动方式与自动化集成

随着工业自动化程度的提高，三通球阀已不再局限于手动操作。无论是L型还是T型，均可配备气动、电动或液动执行机构，以实现远程控制和智能调节。

• ‌电动执行器‌：常见的有开关型带无源信号、开关带4-20mA反馈以及智能调节式输入输出4-20mA。电动三通球阀广泛应用于气体、液体、蒸汽及腐蚀性介质的管道自动化控制中，支持AC220V、DC24V等多种电压等级。防爆等级通常可达EX dⅡBT4或EX dⅡCT6，适用于石油、化工等危险环境。
• ‌气动执行器‌：气动三通球阀响应速度快，适用于需要频繁动作或紧急切断的场合。执行器带动球体经90度或180度的旋转动作，达到换向与合流分流控制的目的。

值得注意的是，由于T型阀门扭矩较大，在选择气动或电动执行器时，必须进行严格的扭矩计算，确保执行器的输出扭矩能够克服阀门内部的摩擦力和介质压力，防止出现“带不动阀门”的故障。

四、 材质适应性与维护

三通球阀的材质选择直接影响其耐腐蚀性和耐磨性。常见的阀体材质包括铸钢、不锈钢（如304、316L）等，适用于油品、化工原料、水、溶剂、酸和天然气等多种介质。密封阀座则多采用增强PTFE、PPL或HR双密封阀座，以适应从-20℃至350℃甚至更高的工作温度范围。

在维护方面，L型阀门因结构简单、扭矩轻，日常维护成本相对较低。而T型阀门由于涉及四面密封，对安装精度和密封面的清洁度要求更高。定期检查阀座磨损情况，确保密封性能，是延长三通球阀使用寿命的关键。

结语

从L型到T型，三通球阀的结构演变体现了流体控制技术从单一功能向多功能集成的发展趋势。L型阀门以其结构简单、操作轻便的优势，成为纯流向切换场景的首选；而T型阀门凭借其强大的分流、合流能力，在复杂工艺系统中发挥着不可替代的作用。正确理解两者的结构差异与功能边界，结合具体的工况需求（如介质特性、流量要求、自动化程度），是确保管道系统安全、高效运行的关键。
