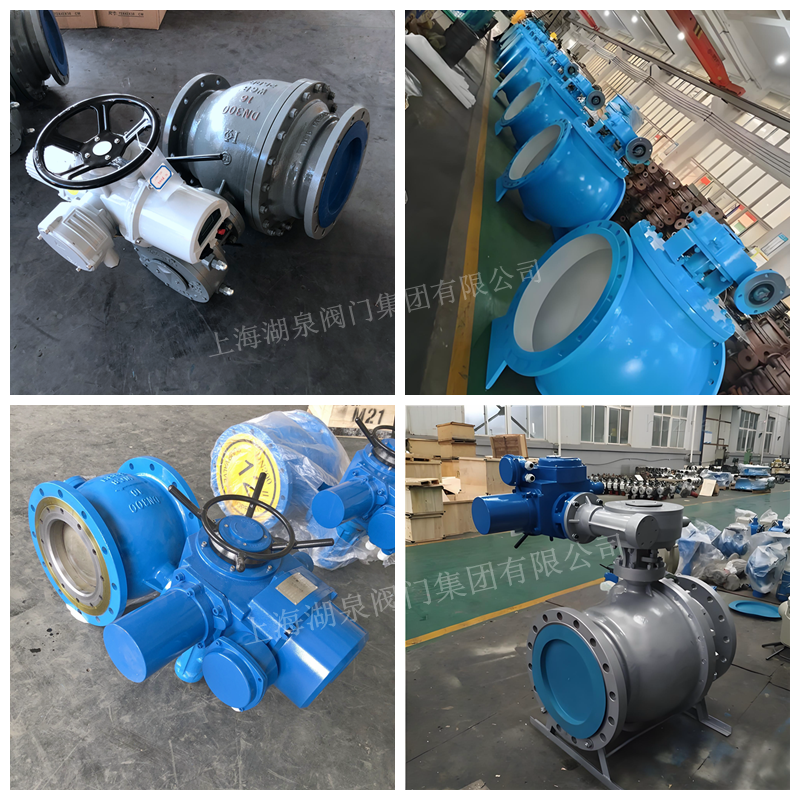

产品名称：PQ940X-25C，DN800,PN25上装立轴全通径偏心半球阀[ 2026-01-04 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

PQ940X-25C、DN800、PN25上装立轴全通径偏心半球阀是一种高性能阀门，专为严苛工业环境设计，结合了偏心半球阀的创新结构与全通径流道优势。以下从关键特性、工作原理、技术参数及应用场景进行介绍。
产品概述与结构特点：
该阀门属于上装式立轴结构，采用偏心半球阀设计，公称通径DN800，公称压力PN25（约25MPa），全通径流道确保介质流通面积与管道一致，压力损失极小。核心结构包括偏心阀体、半球形阀瓣和单阀座密封，阀杆驱动阀瓣旋转90°实现启闭；上装式设计允许在线维护，无需拆卸管道，降低停机成本；阀座设外台阶与阀体内腔配合，防止卡阻或脱离，提升可靠性。‌

工作原理与密封性能：
阀门通过旋转阀瓣控制介质流动，工作原理基于偏心曲轴设计：开启时，阀瓣逐渐脱离阀座，实现无摩擦旋转，避免密封面磨损；关闭时，阀瓣在旋转90°后楔压阀座，形成金属环带硬密封，密封副具有补偿量，磨损后仍能可靠密封。自清洁结构使流体沿密封面360°均匀通过，冲走杂质，适用于含微粒介质。‌‌
技术参数与材质配置：
- ‌压力与通径‌：公称压力PN25（25MPa），公称通径DN800，适用于高压工况。
- ‌材质选择‌：阀体材质可选碳钢、不锈钢等，阀座嵌入非金属弹性材料，金属密封面受保护；阀杆采用耐磨处理，适用于-20℃至550℃温度范围。
- ‌驱动方式‌：支持手动、蜗轮、气动或电动（如电动执行机构），实现远程控制与精确调节。
- ‌连接方式‌：法兰连接，符合GB、API等标准。‌
性能优势与应用场景：
- ‌石油天然气‌：高压输送管线截断与调节。
- ‌化工冶金‌：控制腐蚀性介质或高温流体。
- ‌电力环保‌：火电/核电站冷却系统、污水处理中的严密切断。
