一、 产品概述

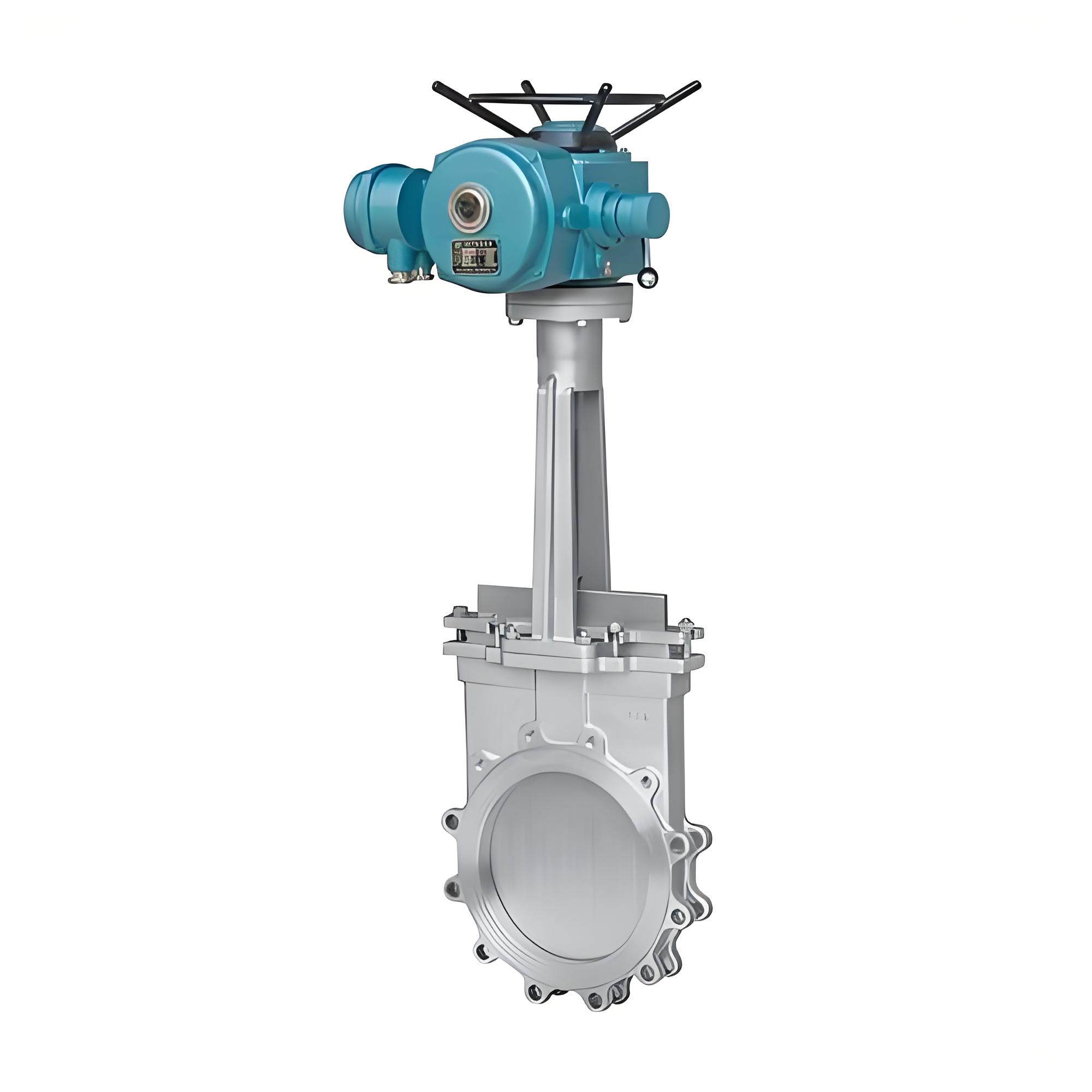

PZ973W-16P DN100 电动不锈钢刀闸阀是一款专为复杂工况设计的工业流体控制设备。该阀门采用整体式超薄阀体结构，结合多回转式电动执行机构，具备PLC远程控制功能，特别适用于污水、纸浆、煤浆等含有悬浮颗粒、纤维杂质的介质管道系统。其核心优势在于“刀型”闸板的剪切能力与不锈钢材质的耐腐蚀性，能够有效解决传统阀门易堵塞、密封不严及腐蚀泄漏等行业痛点。

二、 核心技术与结构特点

1. 刀型闸板设计，具备自清洁功能

• ‌剪切切割能力‌：闸板底部设计有锋利的刀刃状结构，在启闭过程中可切断管道内的纤维材料（如纸浆纤维）、悬浮颗粒及杂物，防止介质缠绕或堆积。
• ‌自动刮除杂质‌：闸板表面经过抛光处理，配合U型密封条与凹槽配合设计，关闭时实现紧密密封；开启时能自动刮除密封面上的粘着物，确保持久密封性能，延长使用寿命。

2. 优质材质，耐腐蚀性强

• ‌阀体与闸板‌：主要零部件（阀体、闸板、阀杆）均采用奥氏体不锈钢（如304/0Cr18Ni9），具有极高的耐化学腐蚀性能，有效防止因介质腐蚀导致的密封泄漏。
• ‌密封填料‌：上密封采用柔性石墨或PTFE填料，密封可靠且操作轻便灵活，适应多种恶劣环境。

3. 紧凑结构，节省空间

• ‌超短结构长度‌：相比传统闸阀，刀闸阀结构紧凑，占用有效空间小，显著减轻管路系统整体重量。
• ‌全通径流量‌：内部通道平整流畅，流动阻力小，流量系数高，避免介质外漏和流量损失，便于安装与维护。

三、 PLC远程控制与电动执行特性

1. 智能化控制接口

• ‌PLC兼容性强‌：配备标准多回转式电动装置，支持4-20mA模拟量信号或开关量信号接入，可无缝对接PLC控制系统，实现远程精准控制阀门的开度调节（部分型号）或全开/全关动作。
• ‌自动化程度高‌：启闭迅速，运行平稳，支持现场手动、电动及远程自动控制三种模式切换。

2. 防护等级与环境适应性

• ‌防护等级‌：
  • ‌标准型‌：IP65防尘防雨水，可直接用于户外环境。
  • ‌防水型‌：IP67防尘防浸水，适用于潮湿或有短暂浸水风险的场所。
  • ‌防爆型‌：符合Ex dⅡBT4/dⅡCT4防爆标准，适用于易燃易爆、有毒气体等危险环境。
• ‌电源参数‌：AC 380V / 50Hz（可根据需求定制其他电压）。
• ‌应急操作‌：配备手动涡轮或手轮装置，在断电或故障情况下，可手动紧急开启或关闭阀门，确保生产安全。

四、 主要技术参数

五、 典型应用领域

• ‌造纸行业‌：特别适用于纸浆输送管道，作为调节与节流使用，解决高浓度纸浆易堵塞问题。
• ‌污水处理‌：用于市政及工业污水排放管道，处理含有悬浮物、泥沙的废水。
• ‌电力与煤炭‌：应用于电站除灰、煤浆输送、洗煤厂渣水处理等工况。
• ‌化工与食品‌：适用于制糖行业的糖浆、果汁输送，以及化工领域的腐蚀性浆料控制。
• ‌矿山与冶金‌：用于矿浆、尾矿、炉渣等磨损性介质的截断与控制。

六、 选型与安装建议

• ‌尺寸确认‌：DN100对应法兰连接尺寸通常为外径215mm，螺栓孔中心距180mm，孔径16mm，数量8个（具体以国标GB或美标ANSI为准）。
• ‌密封选择‌：若介质温度较高或含有硬质颗粒，建议选择金属对金属硬密封；若对密封性要求极高且介质无大颗粒，可选择增强聚四氟乙烯软密封。
• ‌安装注意‌：阀门应水平安装于管道中，以确保闸板受力均匀。在安装前需清理管道内杂物，避免损伤密封面。电动执行机构接线时需严格遵循电气规范，确保接地良好。
