产品概述

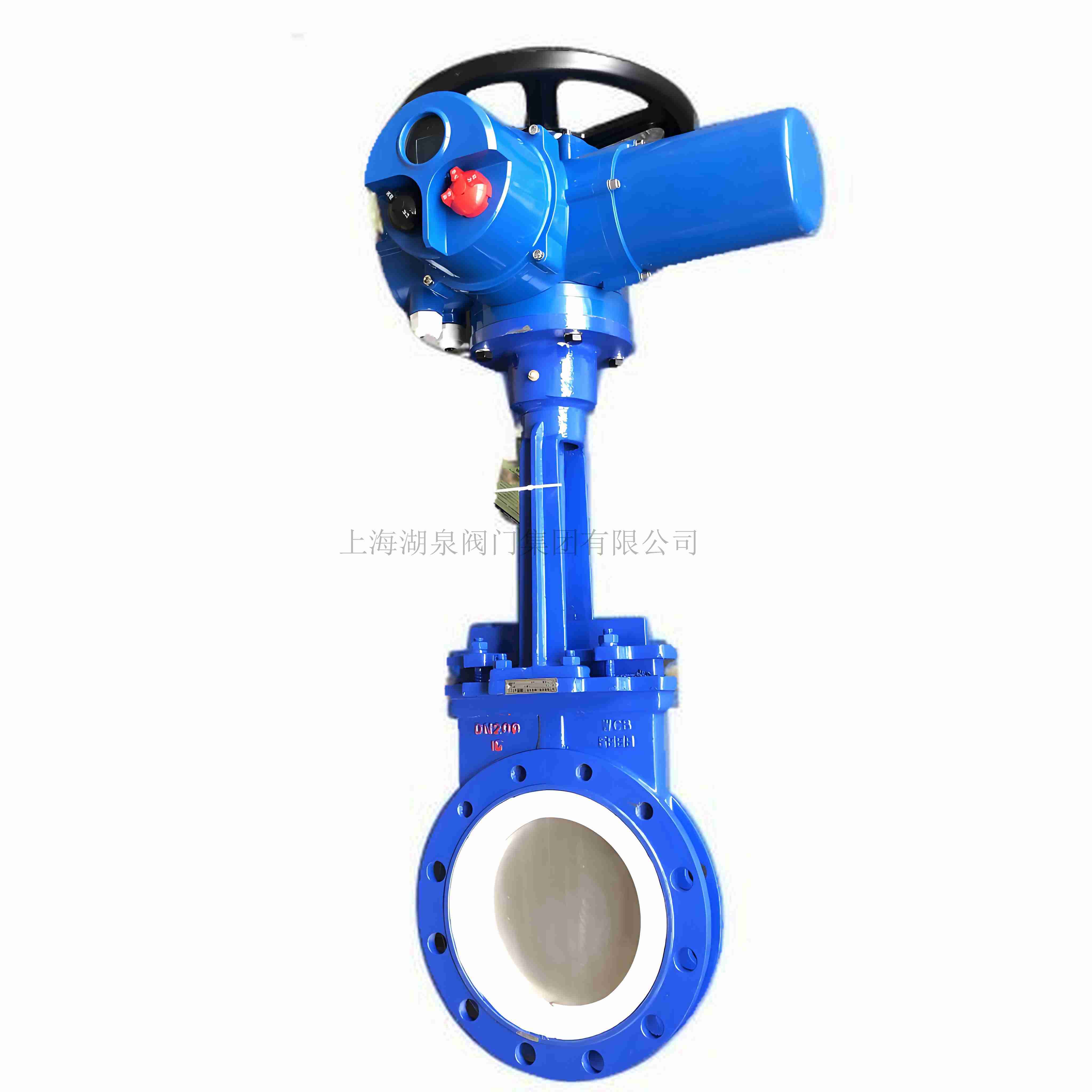

DN100 电动刀型闸阀（型号通常标识为 PZ973X/H-10C/16C 等）是一款专为复杂流体介质设计的工业切断阀门。该阀门采用对夹式连接结构，配备多回转式电动执行机构，实现了远程自动化控制与现场手动操作的双重保障。其核心设计亮点在于“刀刃式”闸板结构，使其在污水处理、污泥排放及含纤维介质管道中具有防堵塞性能和切断能力，是市政污水厂、工业废水处理及环保工程中的关键控制设备。

核心防堵塞设计原理

• ‌刀刃式剪切功能‌：闸板头部设计有锋利的斜刃口。在阀门关闭过程中，闸板如同刀片般切入介质流，能够直接切断水中的纤维、毛发、塑料条等长条状杂物，从根源上防止杂物缠绕阀杆或堆积在密封面导致卡涩。
• ‌自清洁刮除作用‌：闸板在启闭运动时，其侧面与阀座密封面紧密贴合并产生相对滑动。这种运动具有刮除效应，能有效清除附着在密封面上的粘着物、淤泥和结垢，保持密封面的清洁，确保长期使用的密封可靠性。
• ‌直通式流道设计‌：阀门内部通道平整流畅，无死角、无凹陷。当阀门全开时，闸板完全缩入阀体外部或紧贴管壁，形成全通径流道，极大降低了流阻，避免了介质中悬浮物的滞留和沉淀，进一步降低了堵塞风险。

主要技术参数

• ‌公称通径‌：DN100 (4英寸)
• ‌公称压力‌：PN1.0 MPa / PN1.6 MPa (常用标准，可根据工况定制)
• ‌连接形式‌：对夹式 (Wafer Type)，安装长度短，节省空间。
• ‌驱动方式‌：电动 (Electric Actuator)，支持 AC380V/50Hz 或 AC220V/50Hz。
• ‌防护等级‌：IP65 (标准型，防尘防雨水) 或 IP67 (防水型，可短时浸水)。
• ‌防爆等级‌：可选配 Ex dIIBT4 / Ex dIICT4 防爆电机，适用于易燃易爆环境。
• ‌工作温度‌：
  • 软密封 (橡胶/PTFE)：≤ 80℃ ~ 180℃
  • 硬密封 (不锈钢/硬质合金)：≤ 425℃ (具体视材质而定)
• ‌适用介质‌：污水、污泥、纸浆、煤浆、灰渣、含有悬浮颗粒及纤维的混合液体。

结构与材质特点

• ‌阀体与闸板‌：通常采用碳钢 (WCB)、不锈钢 (304/316) 或铸铁材质。不锈钢闸板具有优异的耐腐蚀性，有效防止因介质腐蚀导致的密封泄漏和部件损坏。
• ‌密封形式‌：
  • ‌软密封‌：采用聚四氟乙烯 (PTFE) 或橡胶密封圈，密封性能极佳，零泄漏，适用于常温污水。
  • ‌硬密封‌：采用金属对金属密封，耐磨损、耐高温，适用于含有硬质颗粒或高温工况。
• ‌阀杆设计‌：采用明杆或暗杆结构。明杆结构便于观察阀门开关状态；暗杆结构节省安装高度。阀杆经过精密加工和防腐处理，确保传动平稳。

功能优势

• ‌自动化控制‌：配备智能电动执行器，可接收 4-20mA 模拟量信号或开关量信号，实现精确的远程启闭控制和流量调节。支持与 PLC、DCS 系统联动，融入工厂自动化网络。
• ‌应急手动操作‌：电动装置配有手动切换手柄。在断电或故障情况下，可迅速切换至手动模式，通过手轮进行操作，确保生产安全，防止事故扩大。
• ‌结构紧凑，重量轻‌：超短结构长度设计，相比传统闸阀大幅减轻重量，降低管路负荷，节省安装空间和材料成本。
• ‌维护简便‌：对夹式结构使得阀门拆卸无需切割管道，便于日常检修、更换密封件和维护保养，降低运维成本。
• ‌双向密封‌：部分高端型号支持双向密封设计，无论介质从哪一侧流入，均能保持良好的密封效果，适应复杂的管网流向变化。

应用领域

• ‌市政污水处理‌：用于进水口截断、沉淀池排泥、污泥脱水车间泥浆管线、曝气池配水系统等。
• ‌工业废水排放‌：造纸厂纸浆管道、化工厂腐蚀性污水管道、食品厂含纤维废水管道。
• ‌其他行业‌：电力行业灰渣排放、矿山矿浆输送、煤炭行业洗煤排水等。

选型与安装建议

• ‌选型注意‌：根据介质的腐蚀性、温度、含固率及纤维含量选择合适的阀体材质和密封形式。高纤维介质优先选用软密封刀闸阀以增强剪切效果；高磨损介质建议选用硬密封或耐磨涂层。
• ‌安装方向‌：虽然刀闸阀通常可任意方向安装，但建议介质流向与阀体箭头方向一致，以优化密封性能和使用寿命。
• ‌管道支撑‌：由于对夹式阀门依靠法兰螺栓夹紧固定，安装时需确保管道两端法兰平行且同轴，避免管道应力作用于阀门本体，导致阀体变形或泄漏。
