一、 产品概述

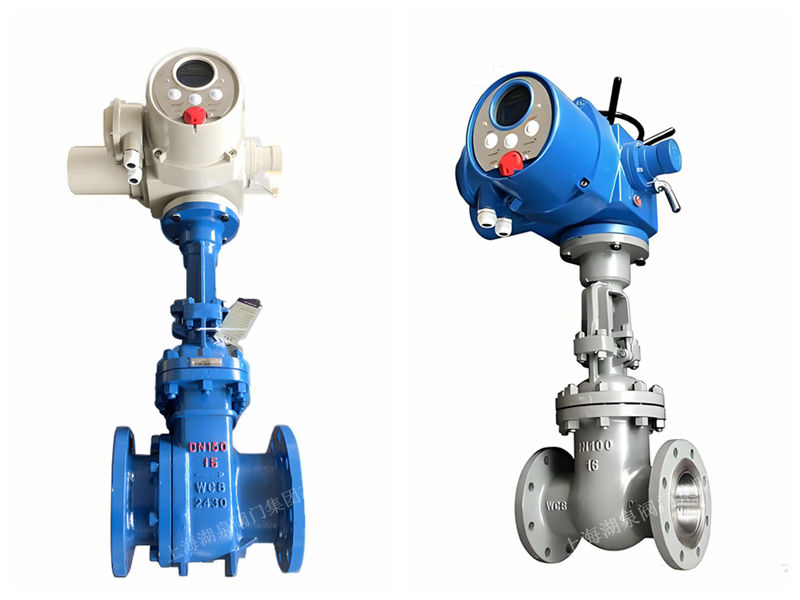

DN50电动铸钢闸阀（型号：Z941W-16C）是一款专为工业自动化控制设计的高性能截断阀门。该阀门采用国标法兰连接方式，配备多回转智能调节型电动执行机构，适用于公称压力PN1.6MPa（16公斤）、工作温度范围宽泛的管路系统。作为流体控制系统中的关键组件，它主要用于接通或切断管道中的介质，具备优异的密封性能和稳定的远程操控能力，广泛应用于石油、化工、电力、水利、建筑及环保等领域。

二、 型号含义解析

• ‌Z‌：代表阀门类型为‌闸阀‌。
• ‌9‌：代表驱动装置为‌电动‌。
• ‌4‌：代表连接形式为‌法兰式‌。
• ‌1‌：代表结构形式为‌明杆楔式单闸板‌（部分系列也可能指弹性闸板，具体视厂家设计而定，通常Z941-1为明杆楔式）。
• ‌W‌：代表密封面材料为‌阀体直接加工‌（即本体密封），相较于堆焊硬质合金（H），W型更适用于腐蚀性介质或对密封面材质有特殊要求的工况，如酸、碱等。
• ‌16‌：代表公称压力为‌1.6 MPa‌（16 kgf/cm²）。
• ‌C‌：代表阀体材质为‌碳钢‌（Cast Steel，通常为WCB材质）。

三、 主要技术参数

四、 核心结构与特点

1. 智能调节型电动执行机构

• ‌精准控制‌：支持4-20mA模拟量信号输入/输出，可实现阀门开度的精确调节与反馈，满足PLC或DCS系统的自动化控制需求。
• ‌多重保护‌：内置转矩限制机构、过热保护及缺相保护，防止电机过载损坏。
• ‌手/自动切换‌：配备手动/电动切换手柄，在断电或调试状态下可轻松切换至手动操作，确保系统安全。
• ‌非侵入式设计‌：部分高端型号采用非侵入式调试技术，无需打开电气箱即可通过遥控器或本地按钮进行限位和力矩设定，提高维护效率。

2. 阀体与密封结构

• ‌铸钢阀体‌：采用优质碳钢（WCB）精密铸造，强度高、刚性好，能承受较高的管道应力。
• ‌本体密封（W型）‌：密封面由阀体直接加工而成，无堆焊层脱落风险，特别适用于腐蚀性较强的介质环境，具有良好的耐腐蚀性能。
• ‌低流阻设计‌：全开时通道直通，介质流动方向不改变，流阻系数极小，有效降低能耗。
• ‌双向密封‌：部分结构设计支持双向承压，安装时无需严格区分流向，使用更加灵活。

3. 耐用性与可靠性

• ‌阀杆处理‌：阀杆经过调质及表面氮化处理，硬度高、抗擦伤、耐腐蚀，显著延长使用寿命。
• ‌填料密封‌：采用柔性石墨或聚四氟乙烯（PTFE）填料，密封可靠且摩擦系数低，操作轻便，有效杜绝外漏。
• ‌防腐蚀设计‌：针对腐蚀性介质，阀体内腔及关键部件可进行特殊防腐处理，适应恶劣工况。

五、 适用范围与应用场景

• ‌石油化工‌：用于原油、成品油、化工原料管道的启闭控制。
• ‌电力行业‌：适用于火力发电厂的水、蒸汽管路系统。
• ‌水处理与环保‌：用于自来水厂、污水处理厂的清水、污水管道控制。
• ‌制药与食品‌：配合卫生级要求或特定耐腐蚀需求，用于药液、食品原料输送管道。
• ‌其他工业领域‌：冶金、造纸、轻纺等行业的流体控制系统。

六、 安装与维护建议

• ‌安装前检查‌：确认阀门型号、规格与设计图纸一致；清除管道内杂物，避免损伤密封面。
• ‌初始调试‌：首次通电前，务必手动将阀门置于中间位置（约50%开度），以防电机相序接反导致阀门过度关闭或开启而损坏执行机构或阀体。
• ‌定期维护‌：定期检查电动执行机构的接线端子是否松动，填料函是否有泄漏迹象，并及时补充或更换填料。
• ‌长期停用‌：若阀门长期闲置，应存放在干燥通风处，两端封堵，并在加工面上涂抹防锈油。重新启用前需进行全面检查和润滑。
• ‌环境防护‌：在户外或潮湿环境中使用时，建议为电动执行机构加装防护罩，防止雨水、灰尘侵入影响电气性能。

七、 选型提示

• ‌介质特性‌：确认介质是否具有强腐蚀性，W型（本体密封）适合腐蚀性介质，但若介质含有固体颗粒或高温高压，建议考虑H型（堆焊硬质合金）或其他耐磨耐蚀材质。
• ‌控制要求‌：明确是需要简单的开关控制（ON-OFF）还是比例调节（Modulating）。本款为“智能调节型”，支持连续调节，若仅需开关功能，可选择成本更低的开关型执行器。
• ‌防爆要求‌：若应用于易燃易爆场所（如加油站、化工厂爆炸危险区），需选用防爆型电动执行器（Ex d IIB T4等）。
