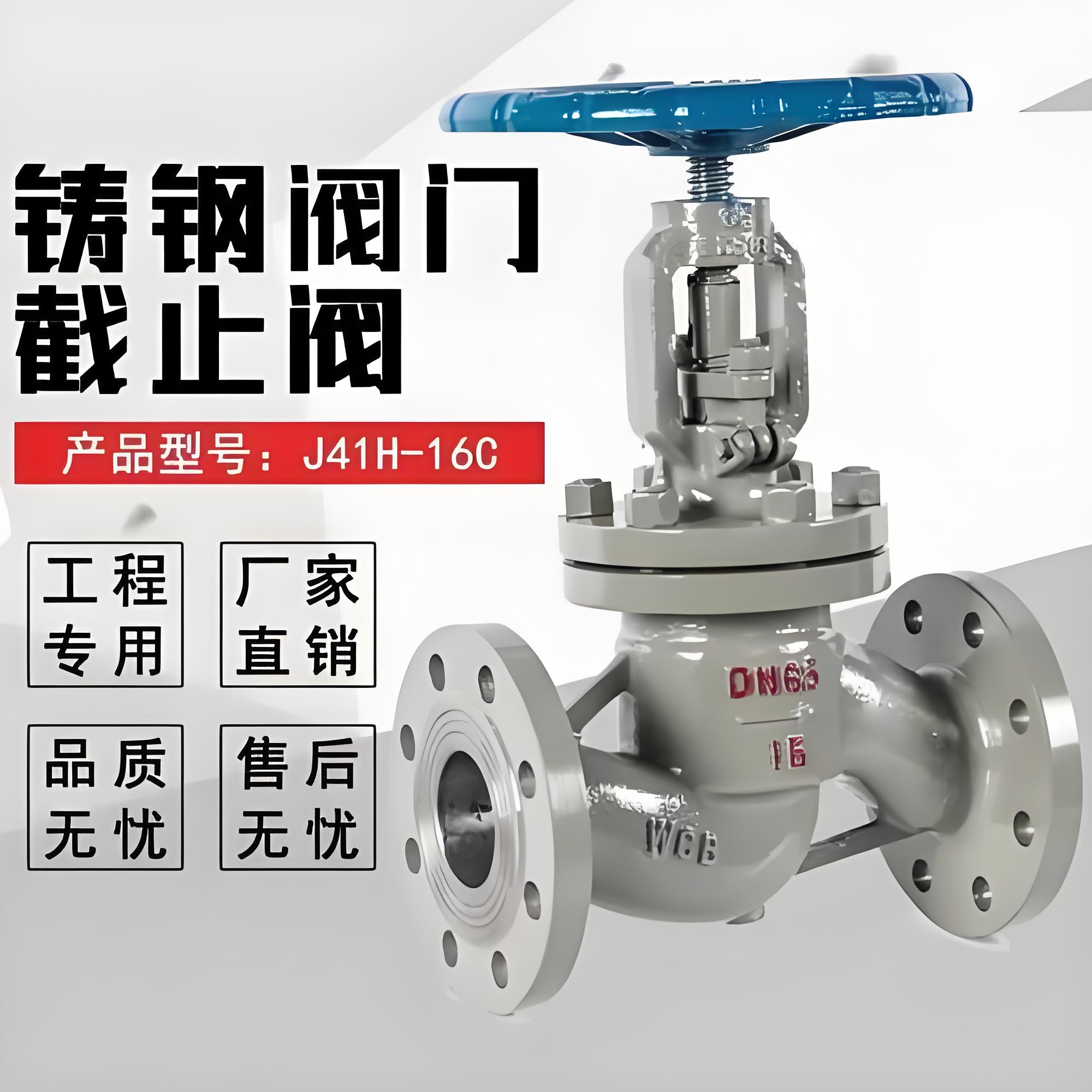

永利yl23411集团官网入口J41H-16C DN50 铸钢法兰截止阀是一款广泛应用于工业管道系统的通用阀门，主要用于切断或接通管路介质。该产品采用铸钢材质，具备耐高压、耐高温及密封性能优良等特点，适用于水、蒸汽、油品等多种介质的输送控制。以下从型号含义、技术参数、结构特点、材质配置及应用领域等方面进行详细介绍。

一、 型号含义解析

根据国家标准及行业惯例，J41H-16C 各字母与数字代表的具体含义如下：

• ‌J‌：代表阀门类型为截止阀（Globe Valve）。
• ‌4‌：代表连接方式为法兰连接（Flange）。
• ‌1‌：代表结构形式为直通式（部分标准中也可能指代特定流道结构，通常为非直流式）。
• ‌H‌：代表密封面材料为合金钢（Hard Alloy），具有较好的耐磨性和耐腐蚀性。
• ‌16‌：代表公称压力为 1.6 MPa（即 PN16）。
• ‌C‌：代表阀体材料为碳素钢（Cast Steel，通常指 WCB 材质）。
• ‌DN50‌：代表公称通径为 50mm。

二、 主要技术参数

该阀门严格遵循国家相关标准制造，具体性能参数如下：

三、 结构与外形尺寸

J41H-16C DN50 采用强制密封结构，关闭时需向阀瓣施加压力以确保密封面不泄漏。其流阻较小，开启高度不大，制造与维修相对方便。

‌DN50 主要外形尺寸参考：‌

• ‌结构长度 (L)‌：230 mm
• ‌总高度 (H)‌：约 321 - 350 mm (含手轮高度可能略有差异，具体视厂家设计而定)
• ‌手轮直径 (W/D0)‌：约 200 mm
• ‌法兰外径 (D)‌：160 mm
• ‌螺栓孔中心距 (K/D1)‌：125 mm
• ‌螺栓孔数量及直径‌：4 × Φ18 mm

(注：不同厂家在生产时可能在手轮高度或法兰细节上存在微小差异，订货时建议以具体厂家图纸为准。)

四、 主要零件材质配置

为确保阀门在工况下的稳定性，关键部件选用优质材料：

• ‌阀体、阀盖‌：WCB 铸钢（具有良好的强度和韧性，适应中高温环境）。
• ‌阀杆‌：2Cr13 或 1Cr13 不锈钢（经过热处理，具有较高的硬度和抗擦伤性能）。
• ‌阀瓣/密封面‌：堆焊硬质合金（Stellite）或 13Cr 不锈钢，确保密封面的耐磨与耐腐蚀。
• ‌填料‌：柔性石墨或增强聚四氟乙烯（PTFE），具有良好的自润滑性和密封性，防止介质外漏。
• ‌垫片‌：石墨缠绕垫或金属齿形垫，配合法兰使用，确保连接处密封。
• ‌紧固件（螺栓/螺母）‌：35CrMoA 高强度螺栓配 45# 钢螺母，确保法兰连接的紧固与安全。

五、 产品特点与优势

• ‌密封可靠‌：采用平面或锥面密封结构，配合合金密封面，磨损小，使用寿命长，密封性能稳定。
• ‌操作简便‌：手动启闭，行程短，开启和关闭过程中密封面之间摩擦力小，比较耐用。
• ‌维护方便‌：结构简单，零部件少，维修和更换填料、密封面较为容易。
• ‌流向限制‌：安装时需注意介质流向，通常要求“低进高出”，即介质从阀瓣下方进入，这样在关闭状态下，阀杆填料不受介质压力作用，延长填料寿命且便于维修。

六、 应用领域

• ‌石油化工‌：用于原油、成品油及化工介质的管道切断。
• ‌电力行业‌：锅炉给水、蒸汽管道及冷凝水系统。
• ‌制药与食品‌：对卫生要求较高但非强腐蚀性的流体控制。
• ‌城市供热与水务‌：热水管网、自来水主管道的截断与控制。

七、 订货与安装注意事项

• ‌核对参数‌：订货时需明确公称压力、通径、介质类型及工作温度，确保选型准确。
• ‌附件确认‌：本产品通常包含配套法兰、垫片及螺栓螺母，收货时需清点齐全。
• ‌安装方向‌：严禁倒装，必须保证介质流动方向与阀体箭头指示一致（低进高出）。
• ‌清洁管道‌：安装前需清除管道内的焊渣、铁屑等杂物，以免损伤密封面。
• ‌定期维护‌：长期使用后，若发现内漏或外漏，应及时更换填料或研磨密封面。
