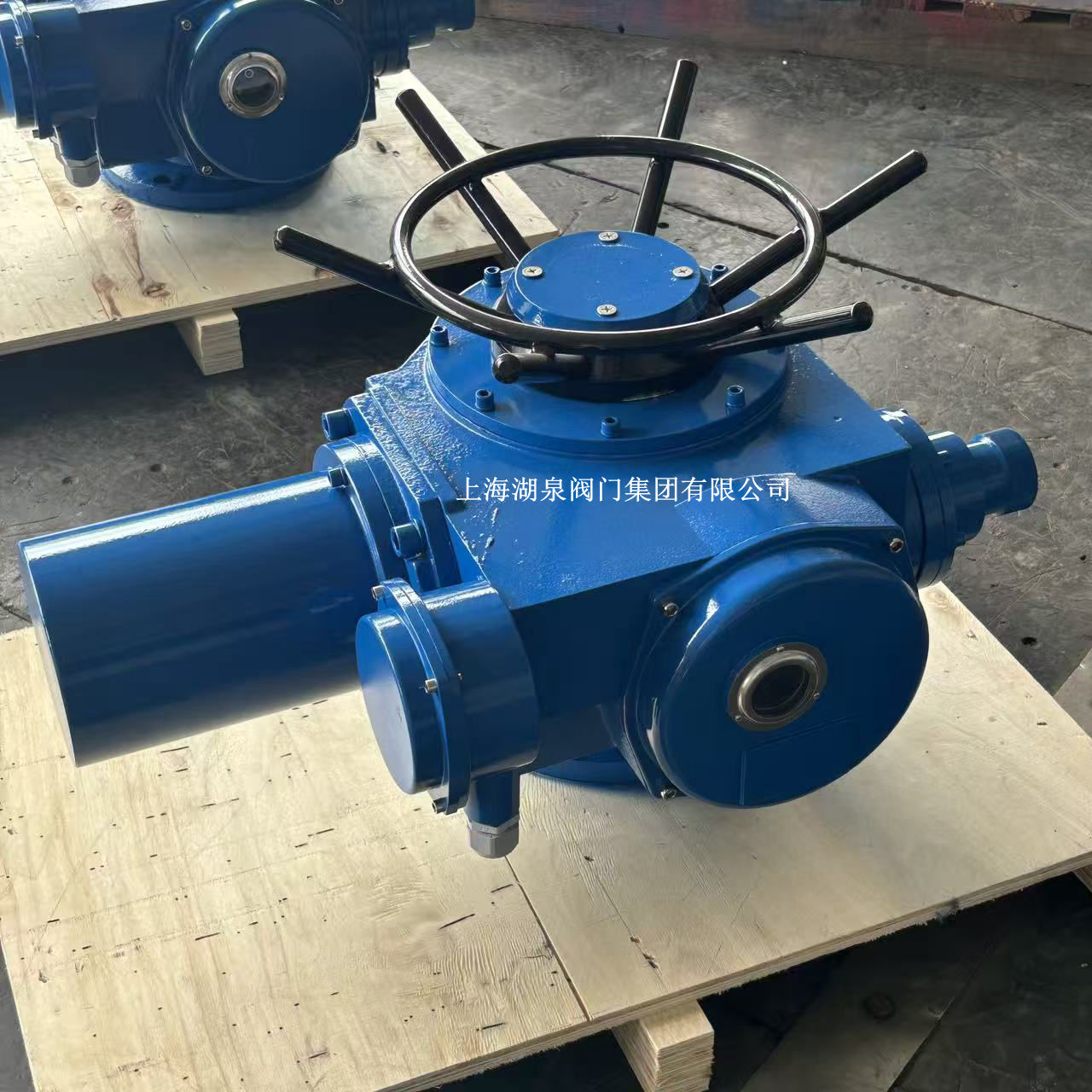

永利yl23411集团官网入口Z20-18W 是一款专为电力、化工、石油及冶金等行业设计的高性能多回转开关型电动执行器。作为阀门驱动的核心装置，它主要用于控制闸阀、截止阀、隔膜阀等做直线运动阀门的开启与关闭，是实现远程集中控制（集控）和自动控制（自控）的关键设备。该产品符合 JB/T8528-1997《普通型阀门电动装置技术条件》标准，具备结构紧凑、防护等级高、操作稳定可靠等特点。

一、 核心技术参数

Z20-18W 型号中的“Z”代表多回转，“20”代表公称转矩为 200 N·m，“18”代表输出转速为 18 r/min，“W”代表户外型防护。其主要技术指标如下：

• ‌公称转矩‌：200 N·m
• ‌电机功率‌：0.37 kW
• ‌输出转速‌：18 r/min
• ‌电源电压‌：常规三相 380V / 50Hz（支持特殊定制如 660V、415V 或单相 220V）
• ‌防护等级‌：IP55（户外型），可选 IP65/IP67
• ‌工作环境温度‌：-20℃ ~ +60℃（特殊订货可达 -40℃ ~ +80℃）
• ‌相对湿度‌：≤95% (25℃时)
• ‌工作制‌：短时 10 分钟
• ‌最大阀杆直径‌：适配 28mm 或 40mm
• ‌手动速比‌：1:1
• ‌参考重量‌：约 30-56 kg（视具体配置而定）

二、 主要功能特点

• ‌非侵入式智能设计‌
  采用微电子技术和红外遥控技术，实现免开盖调试。通过磁控开关或红外线对执行器进行工作设定，避免了因打开电气箱盖而破坏密封性的风险，特别适用于恶劣环境。

• ‌全中文人机界面‌
  配备高清晰 LCD 液晶显示屏，提供全中文菜单及状态指示符。用户可直观查看阀门开度、故障信息及运行状态，操作界面友好，便于现场维护。

• ‌完善的电气保护机制‌

  • ‌相序自动纠错‌：内部逻辑电路能自动检测三相电源相序并调整，无需人工干预接线顺序，防止电机反转。
  • ‌缺相保护‌：具备电源缺相报警及保护功能，防止电机因缺相运行而烧毁。
  • ‌光电隔离‌：输入/输出信号通道均采用光电隔离技术，可承受 2000V 浪涌电压，确保控制系统安全。
  • ‌禁动延时保护‌：避免机械部分因惯性承受过大反作用力，延长设备寿命。

• ‌高精度检测与控制‌

  • ‌阀位检测‌：采用霍尔效应磁脉冲信号检测阀位，无机械磨损，精度高，寿命长。
  • ‌转矩检测‌：利用电机电流磁通连续测定转矩，可在额定转矩的 40%~120% 范围内任意设定保护值，且开、关方向可独立设定。

三、 应用领域

• ‌电力行业‌：火电厂、核电站的水系统、蒸汽系统阀门控制。
• ‌化工与石油‌：管道输送系统中的截断阀、调节阀驱动，适应腐蚀性或易燃易爆环境（需选配隔爆型）。
• ‌水处理与环保‌：污水处理厂、自来水厂的闸门、蝶阀控制。
• ‌冶金与建材‌：高温、多尘环境下的工业阀门自动化控制。

四、 安装与调试注意事项

• ‌安装方向‌：推荐电机处于水平状态，电气箱盖水平或垂直向上，以利于润滑和维护。
• ‌间隙调整‌：与阀门连接时，牙嵌轴向间隙应保持在 1~2mm。
• ‌行程与力矩调整‌：
  • ‌行程调整‌：先手动将阀门关严，脱开行程机构齿轮，旋转“关”向调整轴至微动开关动作；同理调整“开”向。调整后需反复操作验证。
  • ‌力矩调整‌：出厂已预设，一般无需调整。如需更改，应在空载无介质压力下进行，并根据实际工况适当增加关向转矩以确保密封。
• ‌防爆要求‌：若用于爆炸性气体环境，必须选用隔爆型（Ex d IIBT4 等），并在安装时确保防爆面完好，涂抹防锈油，严禁损伤防爆结合面。

五、 常见故障排除

• ‌电机不动作‌：检查电源线是否接通、控制线路是否正常、行程或力矩控制器是否误动作。
• ‌旋向错误‌：调换任意两根电源火线即可纠正相序。
• ‌电机过热‌：检查是否连续工作时间超过定额、是否存在缺相或负载过大。
• ‌远方无信号‌：检查远传电位器及其齿轮紧定螺钉是否松动或损坏。
