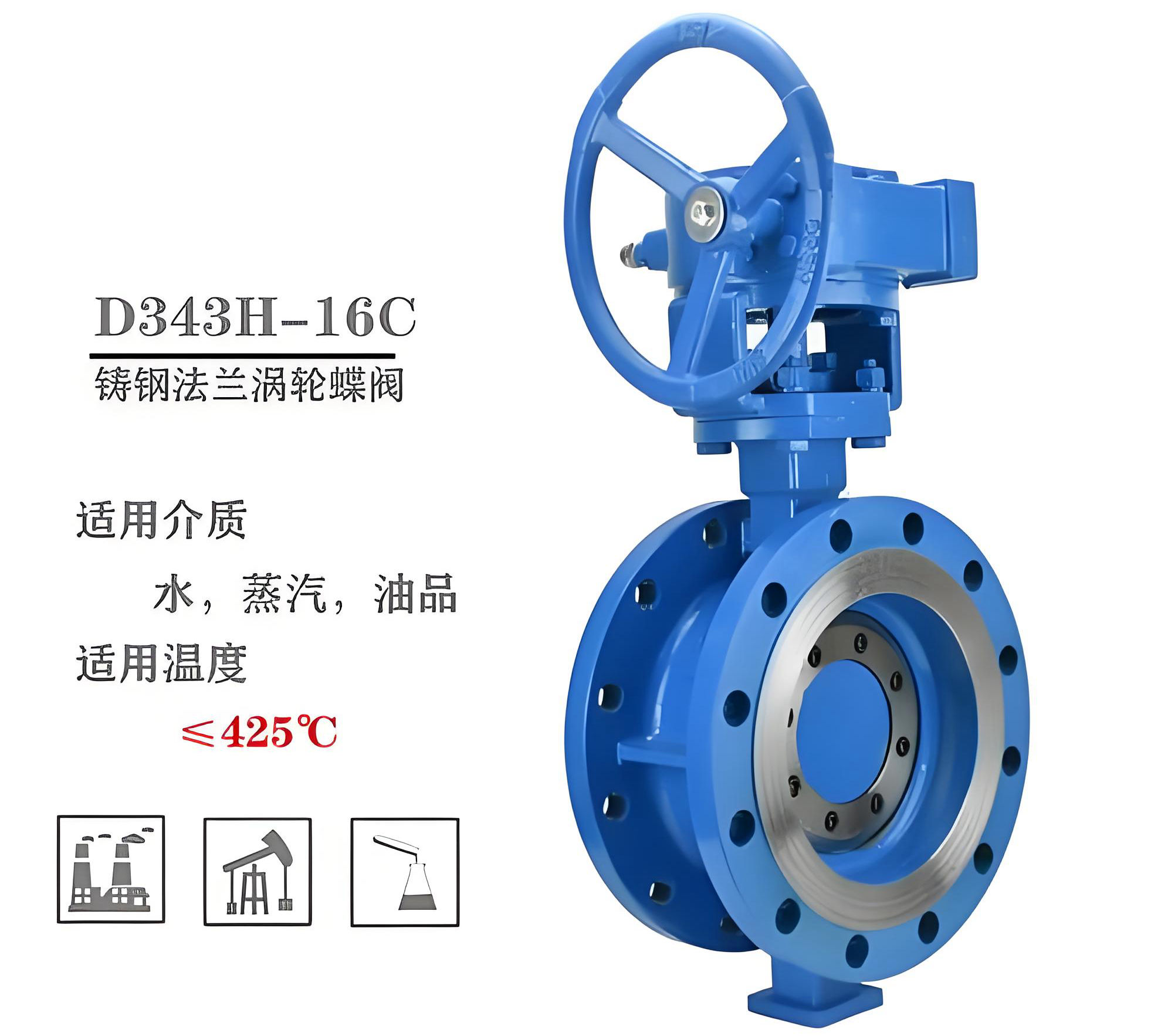

永利yl23411集团官网入口D343W(H)-16P DN80 是一款高性能的工业阀门，广泛应用于冶金、电力、石油化工、给排水及市政建设等领域。该阀门采用三偏心多层次金属硬密封结构，结合蜗轮传动装置，具备耐高温、耐腐蚀、密封性能优异及操作轻便等特点。以下从型号含义、结构特点、技术参数、工作原理及应用场景五个维度进行详细介绍。

一、 型号含义解析

• ‌D‌：代表蝶阀（Butterfly Valve）。
• ‌3‌：代表连接形式为法兰连接（Flange）。
• ‌4‌：代表结构形式为垂直板式或三偏心结构（具体视厂家设计，此处主要指三偏心硬密封）。
• ‌W/H‌：代表密封面材质。W通常指阀体直接加工或堆焊不锈钢密封面；H指合金钢密封面。两者均属于硬密封范畴，具有耐磨损特性。
• ‌16‌：代表公称压力为 PN1.6 MPa（即16公斤压力）。
• ‌P‌：代表阀体材质为不锈钢（通常指 CF8/304 不锈钢）。若为 R 则代表 316L 不锈钢。
• ‌DN80‌：代表公称通径为 80mm。

二、 核心结构与特点

• ‌三偏心硬密封设计‌
  采用三维偏心原理，即阀杆轴线与蝶板密封面轴线存在三个方向的偏心距。这种结构使得蝶板在启闭过程中，密封面与阀座瞬间脱离接触，实现了“无摩擦”启闭，极大地延长了阀门的使用寿命，并降低了操作力矩。

• ‌多层次金属硬密封‌
  密封圈选用不锈钢制作，结合精密的 J 形弹性密封圈或多层次软叠式结构。这种设计兼具金属硬密封的耐高温、耐高压性能和弹性密封的补偿功能。无论在低温还是高温（≤425℃）环境下，均能保持优良的密封性能，实现“越关越紧”的效果。

• ‌双向密封功能‌
  通过弹簧调节环补偿公差及弹性形变，该阀门具备双向密封能力。安装时不受介质流向限制，也不受空间位置影响，可在任何方向安装，简化了管道设计与施工难度。

• ‌蜗轮传动机构‌
  配备蜗轮减速器，不仅使蝶板具有自锁能力，能准确停留在任意开启角度，还大幅降低了手动操作的力矩，改善了操作性能。驱动装置支持多工位（旋转90°或180°）安装，便于用户根据现场空间进行调整。

• ‌高强度蝶板结构‌
  针对大规格或高压工况，蝶板可采用桁架结构，强度高、过流面积大、流阻小。密封面常堆焊钴基硬质合金，进一步提升了耐磨损和耐腐蚀性能。

三、 主要技术参数

四、 工作原理

D343W(H)-16P 蝶阀的启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转。

• ‌开启过程‌：转动蜗轮手柄，带动阀杆旋转，蝶板随之转动。由于三偏心结构，蝶板密封面在开启瞬间即与阀座分离，无摩擦磨损。
• ‌关闭过程‌：蝶板旋转至关闭位置，密封面与阀座贴合。在介质正向流动时，介质压力辅助挤压密封面，增强密封效果；在逆向流动或低压时，依靠驱动装置的力矩及弹性密封圈的补偿作用，确保密封严密。

五、 应用领域与优势

• ‌应用场景‌：广泛用于冶金行业的高温烟风道、电力行业的循环水系统、石油化工的流体输送、城市给排水管网以及市政建设工程中。
• ‌产品优势‌：
  • ‌长寿命‌：无摩擦启闭设计，密封面磨损极小。
  • ‌高可靠性‌：金属硬密封适应恶劣工况，耐高温、耐腐蚀。
  • ‌安装便捷‌：双向密封，无需考虑流向，法兰连接标准化程度高。
  • ‌操作省力‌：蜗轮传动提供机械增益，适合频繁操作或大口径阀门。
