一、 产品概述

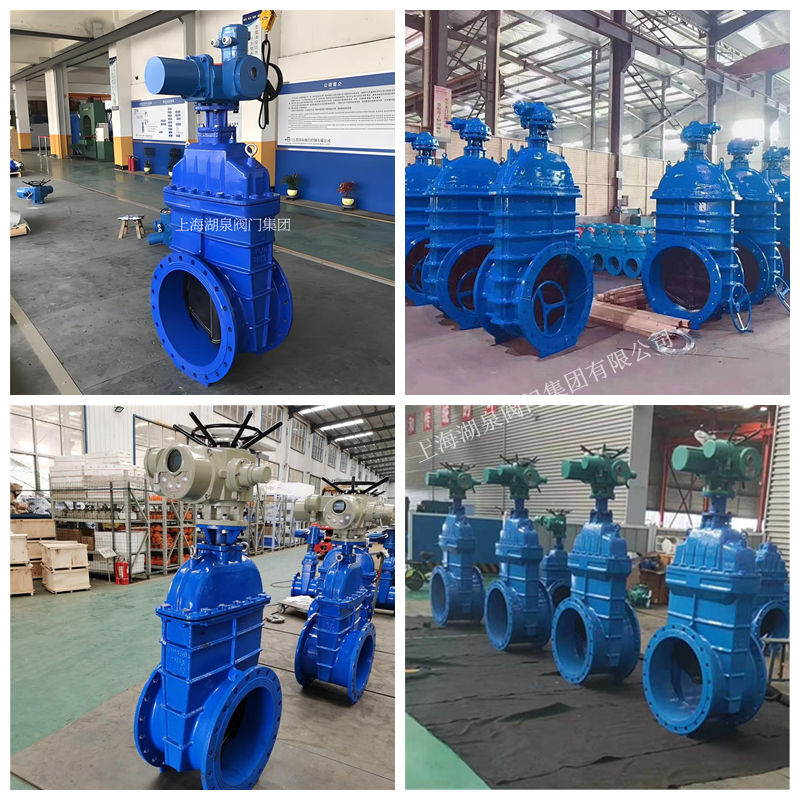

Z945X-16Q DN65 是一款专为给排水、暖通及市政污水处理系统设计的自动化控制阀门。该阀门属于弹性座封软密封闸阀，采用电动驱动方式，具备法兰连接结构。其核心优势在于结合了球墨铸铁阀体的高强度与橡胶密封圈的优异密封性能，实现了零泄漏、耐腐蚀及长寿命的运行目标。作为管道系统中的关键启闭装置，它广泛应用于建筑供水、消防系统、工业循环水及污水排放等领域，特别适用于需要远程自动控制或频繁操作的工况。

二、 型号含义解析

根据国家标准及行业惯例，型号 ‌Z945X-16Q‌ 各字符具体含义如下：

• ‌Z‌：代表阀门类别为‌闸阀‌。
• ‌9‌：代表驱动装置为‌电动‌。
• ‌4‌：代表连接形式为‌法兰‌连接。
• ‌5‌：代表结构形式为‌暗杆‌（即阀杆螺纹在阀体内，不随闸板升降露出，节省安装空间）。
• ‌X‌：代表密封面材质为‌橡胶‌（通常为丁腈橡胶 NBR 或三元乙丙橡胶 EPDM），实现软密封。
• ‌16‌：代表公称压力为 ‌1.6 MPa‌（PN16）。
• ‌Q‌：代表阀体材质为‌球墨铸铁‌（QT450）。

三、 主要技术参数

四、 产品结构特点

1. 整体包胶闸板，密封可靠

闸板采用高品质球墨铸铁铸造，并经过精密加工后整体包覆高性能橡胶（如NBR或EPDM）。这种设计利用橡胶的弹性变形补偿制造公差，确保闸板与阀座之间形成紧密贴合，彻底克服传统金属硬密封闸阀易漏水、锈蚀的问题，实现双向零泄漏。

2. 平底阀座设计，无淤积

阀门底部采用与管道内径一致的平底式流道设计，流体通过时阻力小，且不会在阀底产生杂物淤积或泥沙沉积。这一特性使其特别适合用于污水系统及含有少量杂质的介质管道，有效防止因杂质卡阻导致的密封失效。

3. 防腐涂装，卫生安全

阀体内腔及外表面均采用无毒环氧树脂粉末静电喷涂工艺。涂层附着力强，具有优异的耐酸碱腐蚀和防锈能力。内衬无毒材料符合饮用水卫生标准，既可用于市政自来水供水系统，也可胜任腐蚀性较强的工业污水环境。

4. 暗杆结构，节省空间

采用暗杆结构设计，阀杆螺母位于阀体内部，操作时阀杆只旋转不升降。相比明杆闸阀，该结构大幅降低了阀门的安装高度，特别适用于地下井室、管廊或空间受限的安装场合。

5. 三重O型圈密封，启闭轻便

阀杆部位采用三道O型密封圈结构，不仅有效防止介质沿阀杆泄漏，还显著降低了摩擦阻力。配合电动执行器的高效传动，使得阀门开关轻松省力，运行平稳，噪音低。

五、 应用领域

• ‌市政建设‌：城市自来水厂、污水处理厂、泵站管网控制。
• ‌建筑工程‌：高层建筑给排水系统、消防喷淋系统、暖通空调水系统。
• ‌工业生产‌：电力、冶金、化工、食品、医药等行业的工艺管道流体控制。
• ‌其他领域‌：矿山排水、船舶管路系统及农业灌溉网络。

六、 安装与维护建议

• ‌安装方向‌：阀门可水平或垂直安装，但建议阀杆朝上安装以便于维护和观察。安装时需确保介质流向与阀体箭头方向一致。
• ‌管道清洁‌：安装前务必清洗管道内部，清除焊渣、铁锈等杂物，以免损伤橡胶密封面或卡住闸板。
• ‌电气连接‌：严格按照电动执行器接线图进行电源和控制信号接线，确保接地良好，防止漏电或信号干扰。
• ‌限位调试‌：初次使用时，需通过电动执行器的手动/自动模式调试开度限位，确保阀门在全开和全关位置准确停止，避免过扭矩损坏齿轮或电机。
• ‌定期维护‌：定期检查电动执行器外观及接线端子紧固情况；若阀门长期处于半开状态，建议定期全开全关一次，以防橡胶密封圈长期受压变形或闸板粘滞。
