一、产品概述

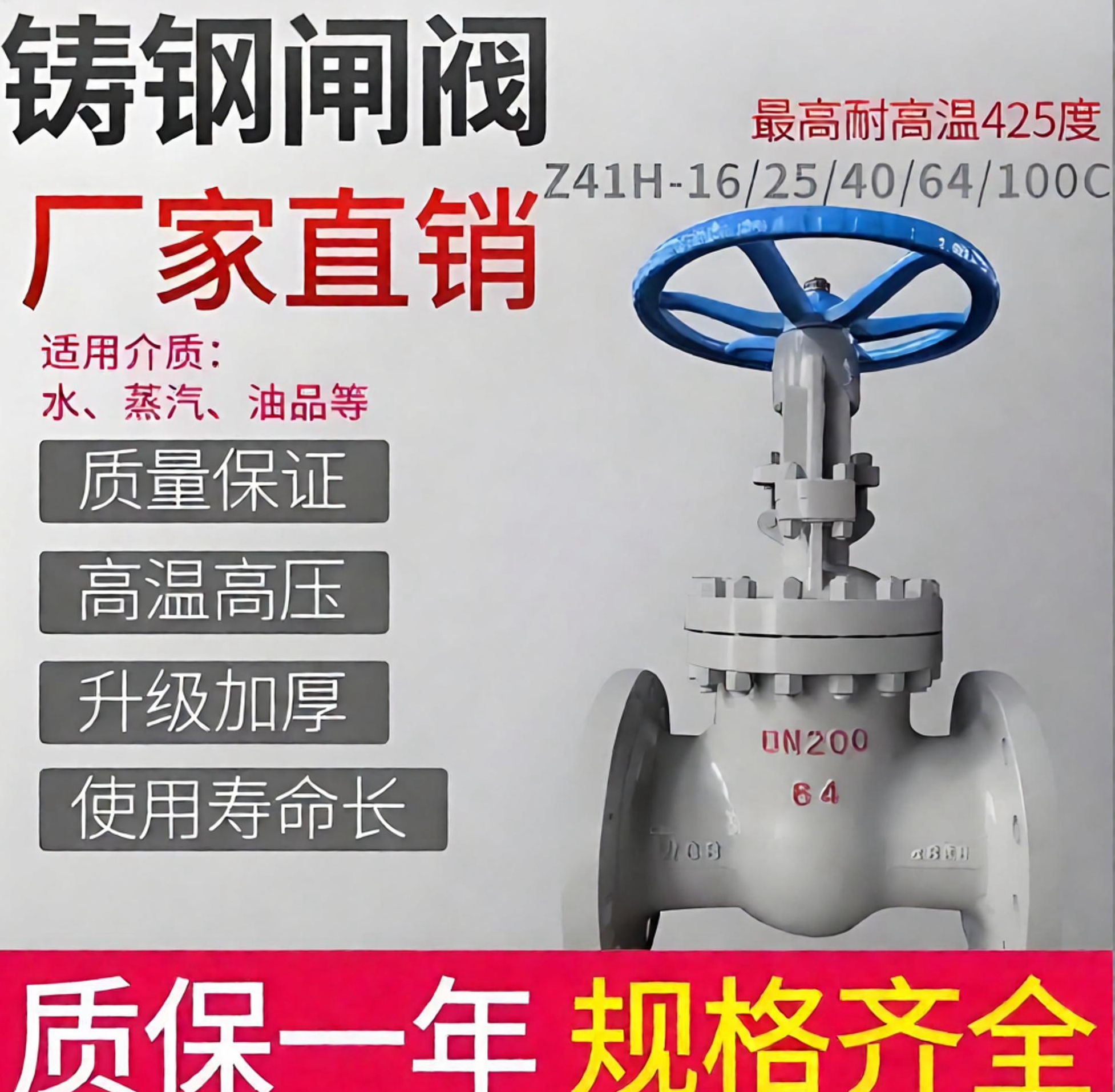

永利yl23411集团官网入口生产的Z41H-16C是一款符合国家标准（GB/T 12234）的明杆楔式铸钢法兰闸阀。其中，“Z”代表闸阀，“4”表示法兰连接，“1”为明杆楔式刚性单闸板结构，“H”指密封面采用合金钢或硬质合金，“16”代表公称压力1.6MPa，“C”表示阀体材质为碳钢（WCB）。该阀门专为石油、化工、电力及供热系统设计，特别适用于水、油品及高温蒸汽介质的管路中，作为接通或截断流体的启闭装置。DN65规格通常用于中等流量的主管道分支或设备进出口控制。
二、核心结构与材质特点
- ‌阀体材质‌：采用优质WCB铸钢整体铸造，经过精密加工，壳体壁厚均匀，具备优良的耐压性和抗热冲击能力，能够适应高温蒸汽工况下的热膨胀应力。
- ‌密封技术‌：密封面堆焊司太立（Stellite）钴基硬质合金或不锈钢，硬度高、耐磨损、耐高温且抗擦伤性能优异。楔式闸板设计利用介质压力实现自密封，确保在高温高压下依然保持零泄漏或低泄漏率。
- ‌阀杆处理‌：阀杆经过调质及表面氮化处理，具有强的抗腐蚀性、抗擦伤性和耐磨性，配合柔性石墨填料，有效防止介质外漏，延长使用寿命。
- ‌操作机构‌：标配手动多回转手轮，中大口径可选配推力轴承或撞击手轮，显著降低启闭力矩，使开关操作轻便灵活。
三、技术参数与性能指标
- ‌公称通径‌：DN65
- ‌公称压力‌：PN1.6 MPa
- ‌适用介质‌：水、蒸汽、油品等非腐蚀性或弱腐蚀性介质
- ‌工作温度‌：-29℃ ～ 425℃（具体需参考压力-温度额定值，高温蒸汽环境下需注意压力降额使用）
- ‌连接标准‌：法兰连接符合JB/T 79或GB/T 9113标准，密封面形式可根据用户需求配置RF（突面）或FM（凹面）等。
- ‌结构长度‌：符合GB/T 12221标准，便于管道安装与维护。
四、应用场景与优势
该产品广泛应用于火力发电厂蒸汽管网、石油化工管道、城市供热系统及工业锅炉房。其优势在于流体阻力小，介质流向不受限制，不产生扰流和压力降低；结构紧凑，刚性好，通道流畅。相较于软密封阀门，Z41H-16C硬密封结构更能耐受高温蒸汽的冲刷，长期运行稳定性高，维护成本相对较低。
五、安装与维护注意事项
- 安装前需核对阀门铭牌参数是否符合工况要求，并进行外观检查。
- 阀门应垂直安装在水平管道上，阀杆向上，严禁倒置。
- 对于高温蒸汽管道，建议安装旁通阀以平衡压差，减小开启力并保护密封面。
- 定期检查填料函密封情况，如有轻微泄漏可适度压紧填料压盖，若失效则需更换柔性石墨填料。
- 长期关闭的阀门，建议定期微开微关以防密封面粘连。
