1. 产品概述

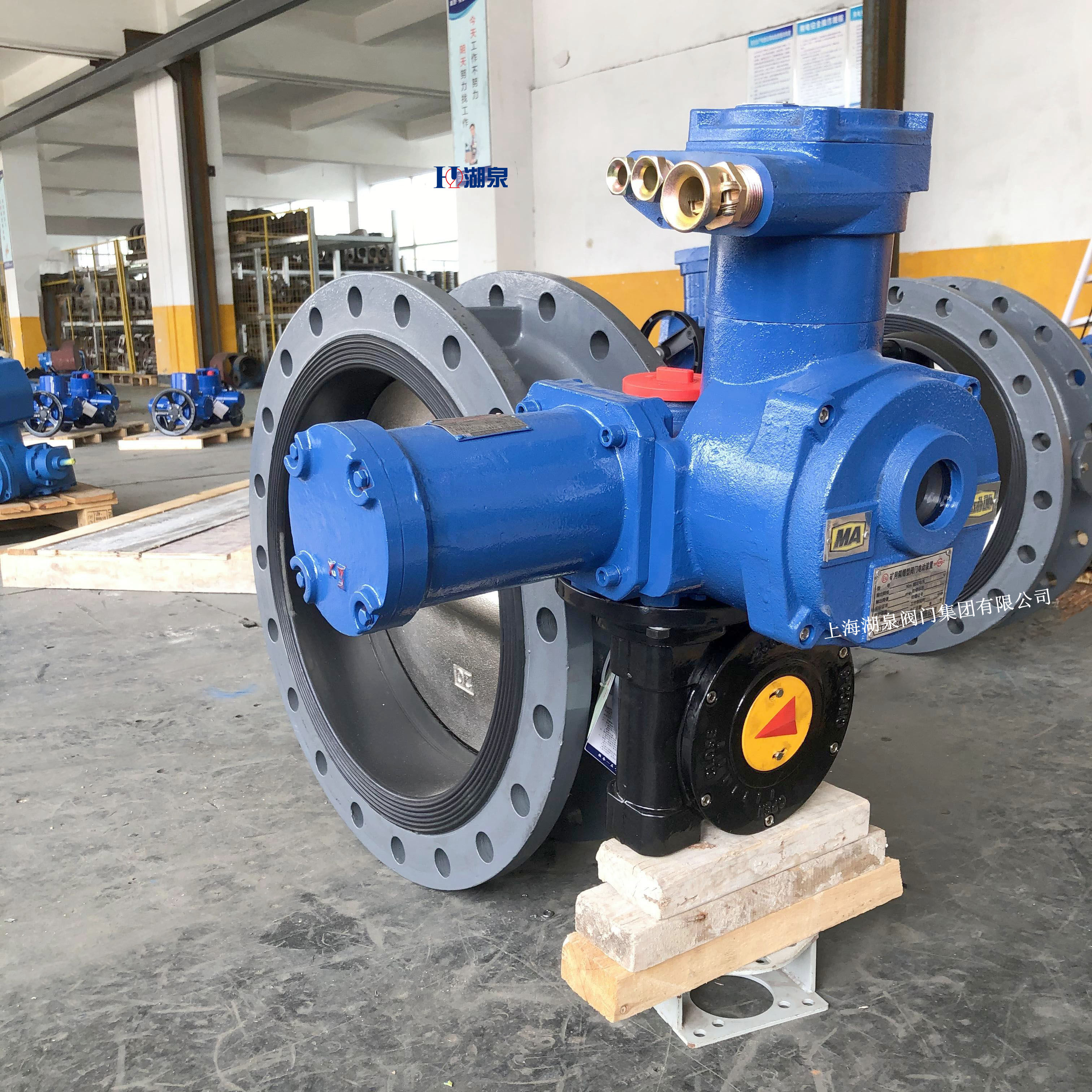

永利yl23411集团官网入口WSD941F-10Q DN500 是一款专为煤矿井下瓦斯排放、抽放及通风系统设计的隔爆型一体式电动蝶阀。该产品严格遵循国家矿用安全标准，采用先进的三偏心密封结构与防爆电动执行机构一体化设计，具备卓越的密封性能、耐腐蚀性及防爆安全性。作为矿井瓦斯治理的关键设备，它能够有效解决传统阀门在易燃易爆环境中泄漏、操作不便及寿命短等痛点，确保矿井安全生产与高效排放。

2. 核心技术与结构特点

2.1 三偏心硬密封结构

• ‌零磨损设计‌：采用独特的三偏心几何结构，使蝶板在开启和关闭过程中与阀座无摩擦接触，彻底解决了传统蝶阀密封面易磨损的问题。
• ‌越关越紧‌：利用介质压力实现自密封，密封比压随介质压力增加而增大，确保在高压差工况下依然保持优异的密封效果，杜绝瓦斯泄漏风险。
• ‌双向密封‌：支持双向安装，不受介质流向限制，极大简化了现场管道布局与安装难度。

2.2 隔爆型一体化电动执行机构

• ‌防爆认证‌：执行机构外壳采用高强度铝合金或铸钢材质，经精密加工与防腐处理，防爆等级达到 Exd I Mb（煤矿用）或 Exd II BT4，完全满足煤矿井下爆炸性气体环境的安全要求。
• ‌智能集成‌：内置伺服控制系统，接收 4-20mA 或开关量信号，实现远程精准调控。具备过载保护、过热保护及缺相保护功能，确保电机在恶劣工况下的稳定运行。
• ‌手动优先‌：配备可靠的手动离合装置，在断电或紧急情况下可快速切换至手动模式，保障应急操作的安全性。

2.3 优质材料与工艺

• ‌阀体材质‌：DN500 大口径阀体通常采用 WCB 铸钢或不锈钢（304/316），强度高，耐冲击，适应矿井复杂地质条件。
• ‌密封材料‌：蝶板密封面堆焊钴基硬质合金，耐磨损、耐腐蚀；阀座采用柔性石墨或聚四氟乙烯（PTFE）复合材料，适应 -40℃ 至 200℃ 的温度范围。
• ‌流阻小‌：大规格蝶板采用桁架结构优化设计，过流面积大，流体阻力系数低，有效提升瓦斯排放效率。

3. 主要技术参数

4. 应用场景与优势

4.1 典型应用

• ‌煤矿瓦斯抽放管路‌：用于主抽放泵站进出口及分支管路的切断与流量调节。
• ‌矿井通风系统‌：作为风门控制元件，调节井下风量分配。
• ‌地面瓦斯利用工程‌：用于瓦斯发电、民用燃气输送管道的自动控制。

4.2 用户价值

• ‌本质安全‌：从结构设计到电气防爆，全方位符合煤安（MA）认证要求，消除安全隐患。
• ‌长寿命低维护‌：三偏心结构避免密封面磨损，大幅延长使用寿命，降低更换频率与维护成本。
• ‌自动化程度高‌：支持与矿井综合自动化系统对接，实现远程监控、故障诊断与数据记录，提升管理效率。
• ‌安装便捷‌：一体化设计减少了现场组装环节，法兰连接标准化，缩短施工周期。

5. 安装与维护注意事项

• ‌安装方向‌：虽然支持双向密封，但建议根据管道流向标识安装，并注意预留执行机构操作空间。
• ‌基础固定‌：DN500 阀门重量较大，管道支架需牢固可靠，避免管道应力作用于阀体。
• ‌调试检查‌：通电前需检查接线是否正确，接地是否良好；首次运行应手动盘车确认无卡涩，再进行电动调试。
